Пневматический интегратор усилия
Патент 217054
Классы МПК
Пневматический интегратор усилия
Иллюстрации
Реферат

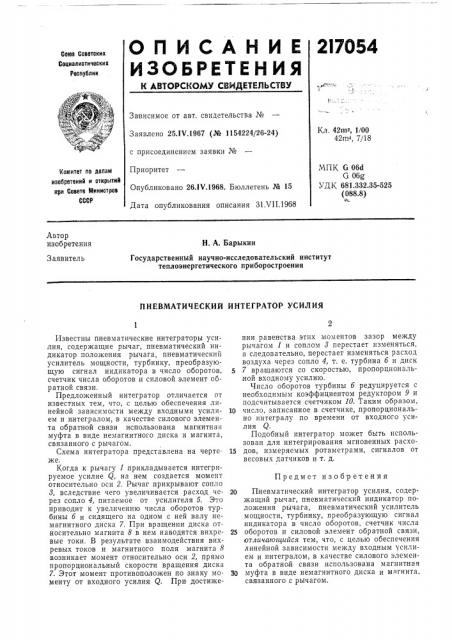

ОПИСАНИЕ 2!УО54
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 42m-, 1/00
42m, 7/18
Заявлено 25ЛЧ.1967 (№ 1154224/26-24) с присоединением заявки №
Приоритет
Опубликовано 26ЛЧ.1968. Бюллетень № 15
Дата опубликования описания 31.VI I.1968
МПК С 06d
G 06g
УДК 681.332.35-525 (088.8) комитет по делам изобретений и открытий прн Совете Министров
СССР
Автор изобретения
Н. А. Барыкин
Заявитель
Государственный научно-исследовательский институт теплоэнергетического приборостроения
ПНЕВМАТИЧЕСКИЙ ИНТЕГРАТОР УСИЛИЯ
Предмет изобретения
Известны пневматические интеграторы усилия, содержащие рычаг, пневматический индикатор положения рычага, пневматический усилитель мощности, турбинку, преобразующую сигнал индикатора в число оборотов, счетчик числа оборотов и силовой элемент обратной связи.
Предложенный интегратор отличается от известных тем, что, с целью обеспечения линейной зависимости между входными усилием и интегралом, в качестве силового элемента обратной связи использована магнитная муфта в виде немагнитного диска и магнита, связанного с рычагом.
Схема интегратора представлена на чертеже.
Когда,к рычагу 1 прикладывается интегрируемое усилие Q, на нем создается момент относительно оси 2. Рычаг прикрывают сопло
8, вследствие чего увеличивается расход через сопло 4, питаемое от усилителя 5. Это приводит к увеличению числа оборотов турбины б и сидящего на одном с ней валу немагнитного диска 7. При вращении диска относительно магнита 8 в нем наводятся вихревые токи. В результате взаимодействия вихревых токов и магнитного поля магнита 8 возникает момент относительно оси 2, прямо пропорциональный скорости вращения диска
7. Этот момент противоположен по знаку моменту от входного усилия Q При достижении равенства этих моментов зазор между рычагом 1 и соплом 8 перестает изменяться, а следовательно, перестает изменяться расход воздуха через сопло 4, т. е. турбина б и диск
5 7 вращаются со скоростью, пропорциональной входному усилию.
Число оборотов турбины б редуцируется с необходимым коэффициентом редуктором 9 и подсчитывается счетчиком 10. Таким образом, 10 число, записанное в счетчике, пропорционально интегралу по времени от входного усилия
Подобный интегратор может быть использован для интегрирования мгновенных расхо15 дов, измеряемых ротаметрами, сигналов от весовых датчиков и т. д.
20 Пневматический интегратор усилия, содержащий рычаг, пневматический индикатор положения рычага, пневматический усилитель мощности, турбинку, преобразующую сигнал индикатора в число оборотов, счетчик числа
25 оборотов и силовой элемент обратной связи, отличающийся тем, что, с целью обеспечения линейной зависимости между входным усилием и интегралом, в качестве силового элемента обратной связи использована магнитная
30 муфта в виде немагнитного диска и магнита, связанного с рычагом.
