Йвторекое евидетедьетво иа ивооретение

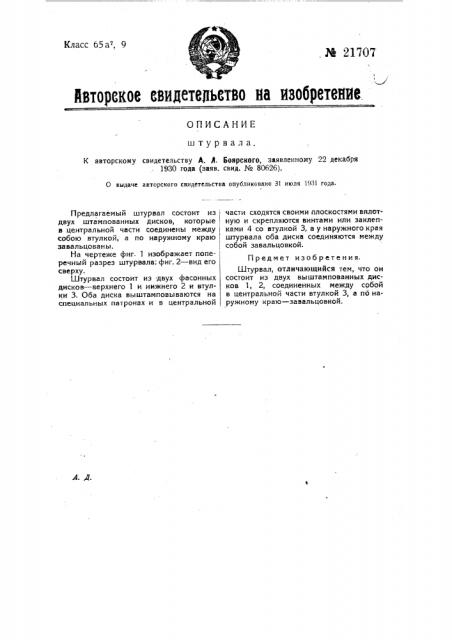

ОПИСАНИЕ ш ту рвала.
К авторскому свидетельству А. Я. боярского, заявленному 22 декабря
1930 года (заяв. свид. № 80626), О выдаче авторского свидетельства опубликовано 31 июля 1931 года.
Предлагаемый штурвал состоит из двух штампованных дисков, которые в центральной части соединены между собою втулкой, а по наружному краю завальцованы.
На чертеже фиг. 1 изображает поперечный разрез штурвала; фиг. 2 — вид его сверху.
Штурвал состоит из двух фасонных дисков — верхнего 1 и нижнего 2 и втулки 3. Оба диска выштамповываются на специальных патронах и в центральной! части сходятся своими плоскостями вилот ную и скрепляются винтами или заклеп(ками 4 со втулкой 3, а у наружного края ! штурвала оба диска соединяются между собой завальцовкой.
| Предмет изобретения.
Штурвал, отличающийся тем, что он состоит из двух выштампованных дисков 1, 2, соединенных между собой в центральной части втулкой 3, а по наружному краю — завальцовкой.
