Реферат



2l7l22!

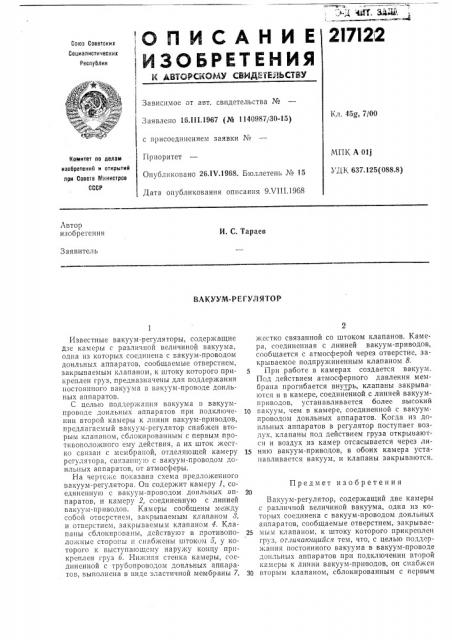

OllMCAHHE ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № ЪФ

Кл. 45g, 7/00

Заявлено 16111.1967 (№ 1140987/30-15) с присоединением заявки ¹

Приоритет

Опубликовано 26.1Ч.1968, Бюллетень № 15

Дата опубликования описания 9Х1!1.1968

МПК А О11

УДК 637.125(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

И. С. Тараев

Заявитель

ВАКУУМ-P Е ГУЛ Я ТОР жестко связанной со штоком клапанов. Камера, соединенная с линией вакуум-приводов, сообщается с атмосферой через отверстие, закрываемое подпружиненным клапаном 8.

При работе в камерах создается вакуум.

Под действием атмосферного давления мембрана прогибается внутрь, клапаны закрываются и в камере, соединенной с линией вакуумприводов, устанавливается более высокий

10 вакуум, чем в камере, соединенной с вакуумпроводом доильных аппаратов. Когда из доильных аппаратов в регулятор поступает воздух, клапаны под действием груза открываются и воздух из камер отсасывается через ли15 нию вакуум-приводов, в обоих камера устанавливается вакуум, и клапаны закрываются.

Вакуум-регулятор, содержащий две камеры с различной величиной вакуума, одна из которых соединена с вакуум-проводом доильных аппаратов, сообщаемые отверстием, закрывае25 вгывг клапаном, к штоку которого прикреплен груз, от,гичаюигиггся тем, что, с целью поддержания постоянного вакуума в вакуум-проводе доильных аппаратов при подключении второй камеры к линии вакуум-приводов, он снабжен

30 вторым клапаном, сблокированным с первым

Известные вакуум-регуляторы, содержащие д:е камеры с различной величиной вакуума, одна из которых соединена с вакуум-проводом доильных аппаратов, сообщаемые отверстием, закрываемым клапаном, к штоку которого прикреплен груз, предназначены для поддержания постоянного вакуума в вакуум-проводе доильных аппаратов.

С целью поддержания вакуума в вакуумпроводе доильных аппаратов при подключении второй камеры к линии вакуум-приводов, предлагаемый BBKjYм-регулятор снабжен ВТорым клапаном, сблокированным с первым противоположного ему действия, а их шток жестко связан с мембраной, отделяющей камеру регулятора, связанную с вакуум-проводом доильных аппаратов, от атмосферы.

На черте>ке показана схема предложенного вакуум-регулятора. Оп содержит камеру 1, соединенную с вакуум-проводом доильпых аппаратов, и камеру 2, соединенную с линией вакуум-приводов. Камеры сообщены между собой отверстием, закрываемым клапаном 8, и отверстием, закрываемым клапаном 4. Клапаны сблокированы, действуют в противопоJIO>IIHbIQ CTOp0lIbl ll снабжены UITOKOlil ), у KOторого к выступавшему наружу концу прикреплен груз 6. Нижняя стенка камеры, соединенной с трубопроводом доильных аппаратов, выполнена в виде эластичной мембраны 7, Предмет изобретения

217122 меру, соединенную с вакуум-проводом доиль ных аппаратов, от атмосферы.

Составитель В. Полисадов

Техред Л. Я. Левина

Редактор В. Сорокин

Заказ 2102)13 Тираж 530 Подписное

ЦНИИП11 К< мизета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 противоположного ему действия, а их шток жестко связан с мембраной, отделяющей каКорректоры: В. В. Крылова и А. П. Васильева
