Способ электрохимического золочения
Иллюстрации
Реферат
:.5 - )КЖ"

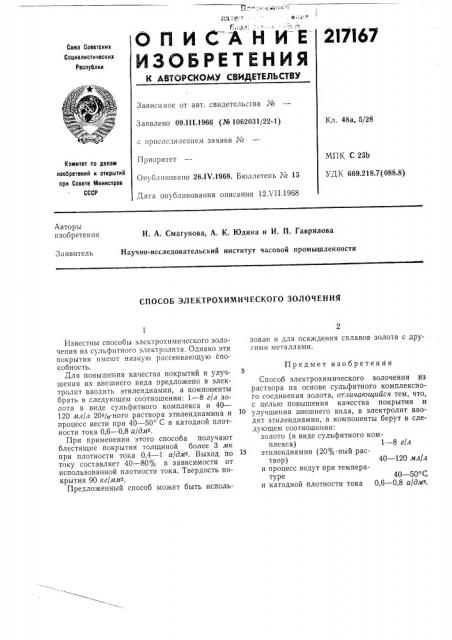

ОПИСАНИЕ
ЙЗОБРЕТЕНИЯ пате! . Q:Г
f;,, \ и,...,:,-, ri
217I67
Союа Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹
Кл. 48а, 5/28
Заявлено 09.II I.1966 (№ 1062031/22-1) с ирисосдиисиием заявки №
МПК С 23Ь
УДК 669.218.7(088.8) Приоритет
Опубликовано 26.IV.1968. Бюллетень ¹ 15
Дата опубликования описания 12ХП.1968
Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
H. А. Смагунова, А. К. Юдина и И. П, Гаврилова
Научно-исследовательский институт часовой промышленности
Заявитель
СПОСОБ ЭЛЕКТРОХИМИЧЕСКОГО ЗОЛОЧEHHß
Предмет изобретения
40 — 50 С
0,6 — 0,8 а/дм2.
Известны способы электрохимического золо" чения из сульфитного электролита. Однако эти покрытия имеют низкую рассеивающую способность.
Для повышения качества покрытий и улучшения их внешнего вида предложено в электролит вводить этилендиамин, а компоненты брать в следующем соотношении: 1 — 8 г/л золота в виде сульфитного комплекса и 40—
120 мл/л 20о/о-ного раствора этилендиамина и процесс вести при 40 — 50 С и катодной плотности тока 0,6 — 0,8 а/дм2.
При применении этого способа получают блестящие покрытия толщиной более 3 мк при плотности тока 0,4 — 1 а/дм2. Выход по току составляет 40 — 80% в зависимости от использованной плотности тока. Твердость покрытия 90 кг/им2.
Предложенный способ может быть использован и для осаждения сплавов золота с другими металлами.
Способ электрохимического золочения йз раствора на основе сульфитного комплексного соединения золота, отличающийся тем, что, с целью повышения качества покрытия и улучшения внешнего вида, в электролит вводят этилендиамин, а компоненты берут в следующем соотношении: золото (в виде сульфитного комплекса) 1 — 8 г/л
15 этилендиамин (20% -ный раствор) 40 — 120 мл/л и процесс ведут при температуре и катодной плотности тока
