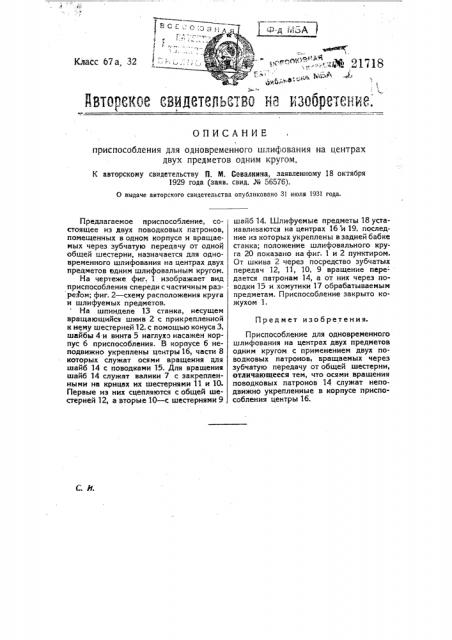

ОПИСАНИЕ приспособления для одновременного шлифования на центрах двух предметов одним кругом.

К авторскому свидетельству П. М. Сввадкина, заявленному 18 октября

1929 года (заяв. свид. Ля 56576).

О выдаче авторского свидетельства опубликовано 31 июля 1931 года.

Пред м ет из о брет ения.

Предлагаемое приспособление, состоящее из двух поводковых патронов, помещенных в одном корпусе и вращаемых через зубчатую передачу от одноЯ общей шестерни, назначается для одновременного шлифования на центрах двух предметов одним шлифовальным кругом.

На чертеже фиг. 1 изображает вид приспособления спереди с частичным раз резом; фиг. 2 — схему расположения круга и шлифуемых предметов.

На шпинделе 13 станка, несущем вращающийся шкив 2 с прикрепленной к нему шестерней 12, с помощью конуса 3, шайбы 4 и винта 5 наглухо насажен корпус б приспособления. B корпусе б неподвижно укреплены центры 16, части 8 которых служат осями вращения для шайб 14 с поводками 15. Для вращения шайб 14 служат валики 7 с закрепленными на крнцах их шестернями 11 и 10.

Первые из них сцепляются с общей шестерней 12, а вторые 10 — с шестернями 9 шайб 14. Шлифуемые предметы 18 устанавливаются на центрах 16 и 19, последние из которых укреплены в задней бабке станка; положение шлифовального круга 20 показано на фиг. 1 и 2 пунктиром.

От шкива 2 через посредство зубчатых передач 12, 11, 10, 9 вращение пере- дается патронам 14, а от них через поводки 15 и хомутики 17 обрабатываемым предметам. Приспособление закрыто кожухом 1.

Приспособление для одновременного шлифования на центрах двух предметов одним кругом с применением двух поводковых патронов, вращаемых через зубчатую передачу от общей шестерни, отличающееся тем, что осями вращения поводковых патронов 14 служат неподвижно укрепленные в корпусе приспособления центры 1б.
