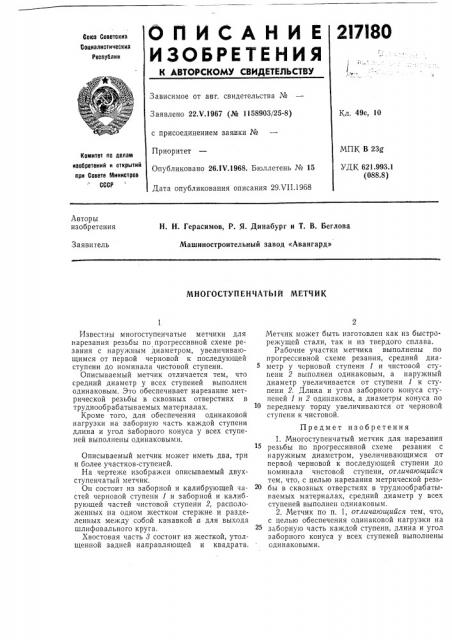

ОПЙСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
2I7I80
Союа Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 22.Ч.1967 (№ 1158903/25-8) с присоединением заявки №
Приоритет
Опубликовано 26.IV.1968. Бюллетень № 15
Дата опубликования описания 29 Ч11.1968
Кл. 49е, 10
МПК В 23g
УДК 621.993.1 (088.8) Комитет по делам иаобретений и открытий при Совете Министров
СССР
Авторы изобретения
Н. Н. Герасимов, P Я. Динабург и T В. Беглова
Машиностроительный завод «Авангард»
Заявитель
МНОГОСТУПЕНЧАТЬ! Й МЕТЧИ К
Известны многоступенчатые метчики для нарезания резьбы по прогрессивной схеме резания с наружным диаметром, увеличивающимся от первой черновой к последующей ступени до номинала чистовой ступени.
Описываемый метчик отличается тем, что средний диаметр у всех ступеней выполнен одинаковым. Это обеспечивает нарезание метрической резьбы в сквозных отверстиях в труднообрабатываемых материалах.
Кроме того, для обеспечения одинаковой нагрузки на заборную часть каждой ступени длина и угол заборного конуса у всех ступеней выполнены одинаковыми.
Описываемый метчик может иметь два, три и более участков-ступеней.
На чертеже изображен описываемый двухступенчатый метчик.
Он состоит из заборной и калибрующей частей черновой ступени 1 и заборной и калибрующей частей чистовой ступени 2, расположенных на одном жестком стержне и разделенных между собой канавкой а для выхода шлифовального круга, Хвостовая часть 8 состоит из жесткой, утолщенной задней направляющей и квадрата.
Метчик может быть изготовлен как из быстро ° режущей стали, так и из твердого сплава.
Рабочие участки метчика выполнены по прогрессивной схеме резания, средний диаметр у черновой ступени 1 и чистовой ступени 2 выполнен одинаковым, а наружный диаметр увеличивается от ступени к ступени 2. Длина и угол заборного конуса ступеней 1 и 2 одинаковы, а диаметры конуса по переднему торцу увеличиваются от черновой ступени к чистовои.
Предмет изобретения
1. Многоступенчатый метчик для нарезания резьбы по прогрессивной схеме резания с наружным диаметром, увеличивающимся от первой черновой к последующей ступени до номинала чистовой ступени, отличающийся тем, что, с целью нарезания метрической резьбы в сквозных отверстиях в труднообрабатываемых материалах, средний диаметр у всех ступеней выполнен одинаковым.
2. Метчик по п. 1, отличающийся тем, что, с целью обеспечения одинаковой нагрузки на заборную часть каждой ступени, длина и угол заборного конуса у всех ступеней выполнены одинаковыми.
2!7180
Заказ 1965/8 Тираж 530 Подписное
ЦНИИПИ Комигета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, лр. Сапунова, 2
Составитель E. Болотина
Редактор Ю. Н. Клокотов Техред Т. П. Курилко
Корректоры: В. В. Крылова и Л. В. Юшина
