Реферат



217231

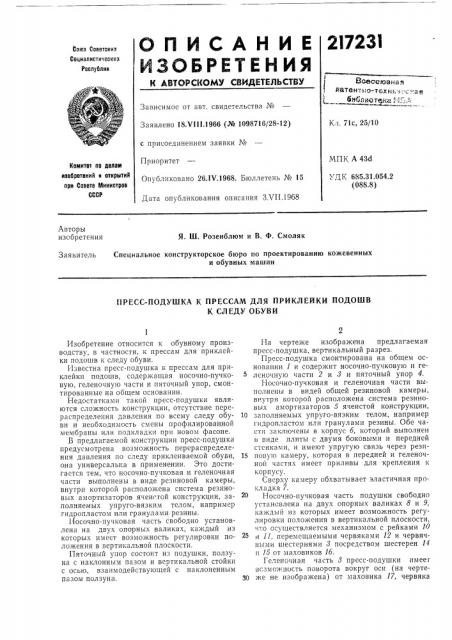

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ссре Советских

Социалистических

Респтблик

1 ссюзна я патен гпо-тбх ив ч:.

1вибпиот р;„- и,;-,,;

Зависимое от авт. свидетельства №

К t. 71с 25/10

Заявлено 18.Ч111.1966 (№ 1098716/28-12) с присоединением заявки №

Приоритет

Опубликовано 26 1Ч.1968. Бюллетень № 15

Дата опубликования описания ЗХП.1968

МПК А 43d

Комитет по делом изобретений и открытий при Совете Министров

СССР

УДK 685.31.054.2 (088,8) Авторы изобретения

Я. Ш. Розенблюм и В. Ф. Смоляк

Заявитель

Специальное конструкторское бюро по проектированию кожевенных и обувных машин

ПРЕСС-ПОДУШКА K ПРЕССАМ ДЛЯ ПРИКЛЕЙКИ ПОДОШВ

К СЛЕДУ ОБУВИ

Изобретение относится к обувному производству, в частности, к прессам для приклейки подошв к следу обуви.

Известна пресс-подушка к прессам для приклейки подошв, содержащая носочно-пучковую, геленочную части и пяточный упор, смонтированные на общем основании.

Недостатками такой пресс-подушки являются сложность конструкции, отсутствие перераспределения давления по всему следу обуви и необходимость смены профилированной мембраны или подкладки при новом фасоне.

Б предлагаемой конструкции пресс-подушки предусмотрена возможность перераспределения давления по следу приклеиваемой обуви, она универсальна в применении. Это достигается тем, что носочно-пучковая и геленочная части выполнены в виде резиновой камеры, внутри которой расположена система резиновых амортизаторов ячеистой конструкции, заполняемых упруго-вязким телом, например гидропластом или гранулами резины.

Носочно-пучковая часть свободно установлена на двух опорных валиках, каждый из которых имеет возмо>кность регулировки положения в вертикальной плоскости.

Пяточный упор состоит из подушки, ползуна с наклонным пазом и вертикальной стойки с осью, взаимодействующей с наклоненным пазом ползуна.

На чертеже изображена предлагаемая пресс-подушка, вертикальный разрез.

Пресс-подушка смонтирована на общем основании 1 и содержит носочно-пучковую и гелсночную части 2 и > и пяточный у пор 4.

Носочно-пучковая и геленочная части вы. полнены в видей общей резиновой камеры, внутри которой расположена система резиновых амортизаторов 5 ячеистой конструкции, 10 заполняемых упруго-Вязким телом, например гидропластом или гранулами резины. Обе части заключены в корпус б, который выполнен в виде плиты с двумя боковыми и передней стенками, и имеют упругую связь через рези15 новую камеру, которая в передней и геленочной частях имеет приливы для крепления к корпусу.

Сверху камеру обхватывает эластичная прокладка 7.

Носочно-пучковая часть подушки свободно установлена на двух опорных валиках 8 и 9, каждый из которых имеет возможность регулировки положения в вертикальной плоскости, что осуществляется механизмом с рейками 10 и i /, перемещаемыми червяками 12 и червячными шестернями > посредством шестерен 14 и 15 от маховиков 16.

Геленочная часть 8 пресс-подушки имеет всзможность поворота вокруг оси (на черте30 >ке не изображена) от маховика 17, червяка

217231 д 7

i0 сУ i2 74 13 15 17

Составитель M. Лиманова

Текред Р. М. Новикова

Корректоры: Г. И. Плешакова и Н. И. Быстрова

Редактор Т. Данилова

Заказ 1693 5 Тираж 530 Подписное

П!-1ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

iä и червячно-о сектора 19, сидящего на этой оси.

Притким обуви в пяточной части выполняется пяточным упором 4, который содержит резиновую подушку 20, обхватывающую пяточную часть обуви и смонтированную на ползуне:Л с наклонным пазом, и вертикальную стенку 22 с осью 28, взаимодействующую с наклонным пазом ползуна.

Прижим колодки 24 к пяточному упору 4 происходит при подъеме пресс-подушки за счет перемещения оси 28 упора по наклонному пазу ползуна при взаимодействии колодки

24 с верхними упорами пресса.

Распределение давления по следу обуви происходит за счет формы выполнения амортизатора 5, и при прижиме ооуви давление, воспринимаемое верхней плоскостью камеры через уп1руго-вязкий материал, передается на стенку камеры, которая соприкасается с крокульной частью каблука.

П р едм ет изобретения

1. Пресс-подушка к прессам для приклейки подошв к следу обуви, состоящая из смонтироьанных на общем основании носочно-пучковой, геленочной частей и пяточного упора, отличающаяся тем, что, с целью перераспределения давления по следу приклеиваемой обуви, носочно-пучковая и геленочная части выполнены в виде резиновой камеры, внутри которой расположена система резиновых амортизаторов ячеистой конструкции, заполняемых упруго-вязким телом, например гидропластом

10 или гранулами резины.

2. Пресс-подушка по и. 1, отличагощаяся тем, что носочно-пучковая часть пресс-.подушки свободно установлена на двух опорных ва15 ликах, каткдый из которых имеет возможность регулировки положения в вертикальной плоскости.

3. Пресс-подушка по п. 1, отличающаяся тем, что пяточный упор состоит из подушки, ползуна с наклонным пазом, на котором смонтирована подушка, и вертикальной стойки с осью, взаимодействующей с наклонным

25 пазом ползуна.
