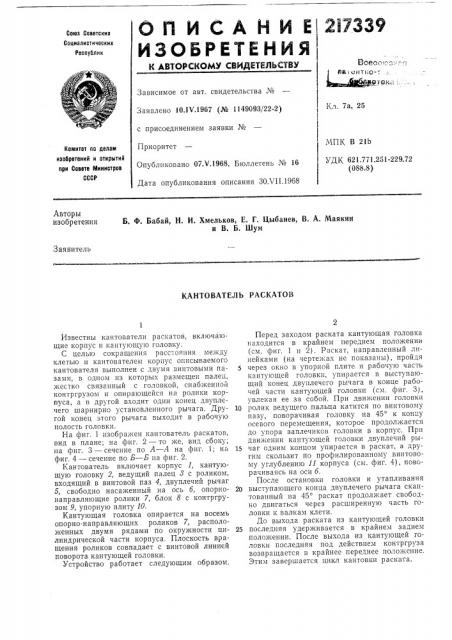

Союз Советских

Социалистических

Республик

Всесо:-.=,:-: —. и т Gc ть.

Зависимое от авт. свидетельства №

Кл. 7а, 25

Заявлено 10ЛЪ .1967 (№ 1149093/22-2) с присоединением заявки №

Приоритет

Опубликовано 07Х.1968. Бюллетень № 16

Дата опубликования описания ЗОХ11.1968

МПК В 21b

Комитет па делам изобретений и открытий при Совете Министров

СССР

УДК, 621,771.251-229.72 (088.8) Авторы изобретения

Б, Ф. Бабай, Н. И. Хмельков, Е. Г. Цыбанев, В, А. Маякиц и В. Б. Шум

Заявитель

iNÀÍÒ0ÂÀÒÅËÜ РАСКАТОВ

Известны кантователи раскатов, включающие корпус и кантующую головку.

С целью сокращения расс-ояния между клетью и кантователем корпус описываемого кантователя выполнен с двумя винтовыми пазами, в одном из которых размещен палец, жестко связанный с головкой, снабженной контргрузом и опирающейся на ролики корпуса, а в другой входит один конец двуплечего шарнирно установленного рычага. Другой конец этого рычага выходит в рабочую полость головки.

На фиг. 1 изображен кантователь раскатов, вид в плане; на фиг. 2 — то же, вид сбоку; на фиг. 3 — сечение по А — А на фиг. 1; на фиг. 4 — сечение по Б — Б на фиг. 2, Кантователь включает корпус 1, кантующую головку 2, ведущий палец 8 с роликом, входящий в винтовой паз 4, двуплечий рычаг б, свободно насаженный на ось б, опорнонаправляющие ролики 7, блок 8 с контргрузом 9, упорную плиту 10, Кантующая головка опирается на восемь опорно-направляющих роликов 7, расположенных двумя рядами по окружности цилиндрической части корпуса. Плоскость вращения роликов совпадает с винтовой линией поворота кантующей головки.

Устройство работает следующим образом.

Перед заходом раската кантующая головка находится в крайнем переднем положении (см. фиг. 1 н 2). Раскат, направленный линейками (на чертежах не показаны), пройдя через окно в упорной плите и рабочую часть кантующей головки, упирается в выступающий конец двуплечего рычага в конце рабочей части кантующей головки (см. фиг. 3), увлекая ее за собой. При движении головки

10 ролик ведущего пальца катится по винтовому пазу, поворачивая головку. на 45 к концу осевого перемещения, которое продолжается до упора заплечиков головки в корпус. При движении кантующей головки двуплечий ры15 чаг одним концом упирается в раскат, а другим скользит по профилированному винтовому углублению 11 корпуса (см. фиг. 4), поворачиваясь на оси б.

После остановки головки и утапливания

20 выступающего конца двуплечего рычага скантованный на 45 раскат продолжает свободно двигаться через расширенную часть головки к валкам клети.

До выхода раската из кантующей головки

25 последняя удерживается в крайнем заднем положении. После выхода из кантующей головки последняя под действием контргруза возвращается в крайнее переднее положение.

Этим завершается цикл кантовки раската.

217339

Предмет изобретения д-б чьиг 1

А -А б

Фиг. 3 Риг. Ф

Составитель Н. Матурии

Редактор Е. Г. Кравцова Техред Т. П. Курилко

Корректоры: О. Б. Тюрина и С. А. Башлыкова

Заказ 2023(12 Тираж 5ЗО Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Кантователь раскатов, включающий корпус и кантующую головку, отличающийся тем, что, с целью сокращения расстояния между клетью и кантователем, корпус выполнен с двумя винтовыми пазами, в одном из которых размещен палец, жестко связанный с головкой, снабженной контргрузом и опирающейся на ролики корпуса, а в другой входит один конец двуплечего шарнирно установленного рычага, другой конец которого выходит в рабочую полость головки.
