Способ производства листовой низкоуглеродистой электротехнической стали

Способ производства листовой низкоуглеродистой электротехнической стали

Иллюстрации

Показать все

Реферат

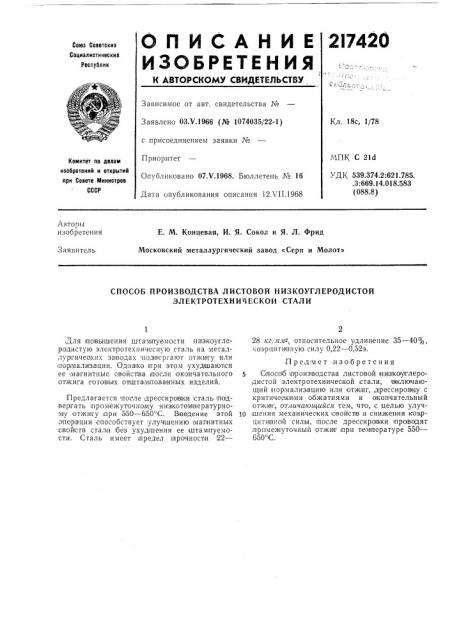

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2I7420

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 03.Ч.1966 (№ 1074035/22-1) с присоединением заявки №

Приоритет

Опубликовано 07.Ч.1968. Бюллетень № 16

Кл. 18с, 1/78 у1ПК С 21т1

Комитет по делом изобретений и открытий при Совете Министров

СССР

УДК 539.374.2:621.785. .3:669.14.018.583 (088.8) Дата опубликования описания 12 Ч11.1968

Авторы изобретения

Е, М. Концевая, И. Я. Сокол и Я. Л. Фрид

Московский металлургический завод «Серп и Молот»

Заявитель

СПОСОБ ПРОИЗВОДСТВА ЛИСТОВОЙ ИИЗКОУГЛЕРОДИСТОИ

ЭЛЕКТРОТЕХНИЧЕСКОИ СТАЛИ

Для по вьсшения штампуемости ни зкоуглеро дистую электротехническую сталь на металлуртичеоких за водах подвергают отжи гу или нормализации. Одна ко при этом, ухудшаются ее i.ì»àãíèòíûå свойст,ва после окончательного отжига готовых отштампова|нных изделий.

:Предлагается после дрессировщики сталь по|двергать промежуточному низкотем пературному отжогу 1при 550 — 650 С. В ведение этой операции способствует улучшению мапнитных свой сгв стали без ухудшения ее штам пуемости. Сталь имеет предел прочности 22—

28 кг/н.н-, относительное удлинение 35 — 40%, оэрцити вную силу 0,22 — 0,52э.

Предмет изобретения

С посо б производства листовой низ коуглерогдистой электротехнической, стали, иклю чаюгций нормализацию или отжиг, дрессировку с критичеокими обжатиями и окончательный отжиг, отличающийся тем, что, с целью улучтО шения механических с войспв и снижения коэр цити вной силы, после дрессировки право1дят ,промежуточный отжи г при температуре 550—

650 С.
