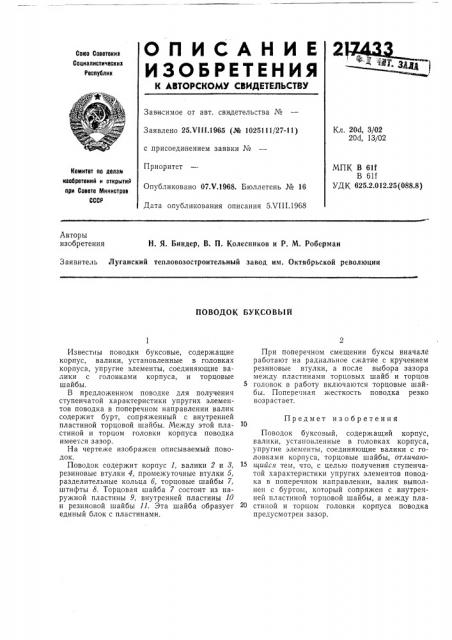

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 20с1, 3/02

20d, 13/02

Заявлено 25.VIII.1965 (№ 1025111/27-11) с присоединением заявки ¹

Приоритет

Опубликовано 07Х.!968. Бюллетень № 16

Дата опубликования описания 5.VIII.1968

МПК В 61f

В 61f

УДК 625.2.012.25 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Н. Я. Биндер, В. П. Колесников и P. М. Роберман

Заявитель Луганский тепловозостроительный завод им. Октябрьской революции

ПОВОДОК БУКСОВЫЙ

Известны поводки буксовые, содержащие корпус, валики, установленные в головках корпуса, упругие элементы, соединяющие валики с головками корпуса, и торцовые шайбы.

В предложенном поводке для получения ступенчатой характеристики упругих элементов поводка в поперечном направлении валик содержит бурт, сопряженный с внутренней пластиной торцовой шайбы, Между этой пластиной и торцом головки корпуса поводка имеется зазор.

На чертеже изображен описываемый поводок.

Поводок содержит корпус 1, валики 2 и 8, резиновые втулки 4, промежуточные втулки 5, разделительные кольца б, торцовые шайбы 7, штифты б. Торцовая шайба 7 состоит из наружной пластины 9, внутренней пластины 10 и резиновой шайбы ll. Эта шайба образует единый блок с пластинами.

При поперечном смещении буксы вначале работают на радиальное сжатие с кручением резиновые втулки, а после выбора зазора между пластинами торцовых шайб и торцов головок в работу включаются торцовые шайбы. Поперечная жесткость поводка резко возрастает.

Предмет изобретения

Поводок буксовый, содержащий корпус, валики, установленные в головках корпуса, упругие элементы, соединяющие валики с головками корпуса, торцовые шайбы, отличаюи1ийся тем, что, с целью получения ступенчатой характеристики упругих элементов поводка в поперечном направлении, валик выполнен с буртом, который сопряжен с внутренней пластиной торцовой шайбы, а между пла20 стиной и торцом головки корпуса поводка предусмотрен зазор.

217433

Составитель А, Г. Кузьмин

Редактор Н. В. Вольпина Техред Л, К. Малова Корректоры: Г. И. Плешакова и О. Б. Тюрина

Заказ 2032/16 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
