Реферат

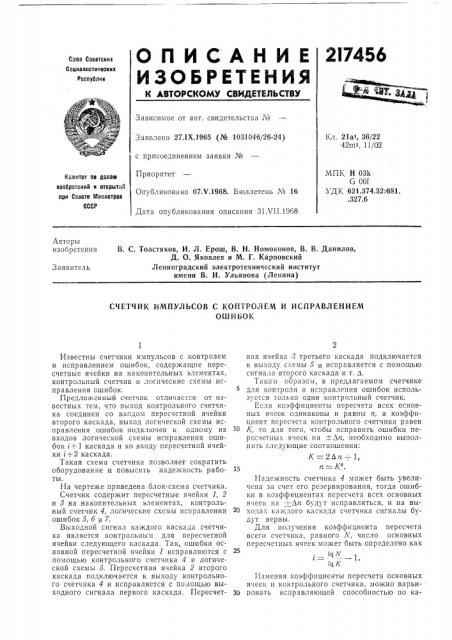

2I7456

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюе Сеевтеких

Спцивлиетических

Республик

Зависимое от авт. свидетельства №

Заявлено 27.1Х.1965 (№ 1031046/26-24) с присоединением заявки №

Приоритет

Опубликовано 07.Ч.1968. Бюллетень ¹ 16

Дата опубликования описания 31 V11.1968

Кл. 21а&, 36/22

42m8, 11/02

МПК H 03k

G 06f

УДК 621.374.32:681.,327.6

Кенитет пв делаю изпбретеииб и Открытий при Саеетв Мииивтрвв

СССР

Авторы изобретения

В. С. Толстяков, И. Л. Ерош, В. Н. Номоконов, В. В. Данилов, Д. О. Яковлев и М. Г. Карповский

Ленинградский электротехнический институт имени В. И. Ульянова (Ленина) Заявитель

СЧЕТЧИК ИМПУЛЬСОВ С КОНТРОЛЕМ И ИСПРАВЛЕНИЕМ

О1ЦИЬОК

Известны счетчики импульсов с контролем и исправлением ошибок, содержащие пересчетные ячейки на накопительных элементах, контрольный счетчик и логические схемы исправления ошибок.

Предложенный счетчик отличастся от известных тем, что выход контрольного счетчика соединен со входом пересчетной ячейки второго каскада, выход логической схемы исправления ошибок подключен к одному из входов логической схемы исправления ошибок i+1 каскада и ко входу пересчетной ячейки i+2 каскада.

Такая схема счетчика позволяет сократить оборудование и повысить надехкность работы.

На чертеже приведена блок-схема счетчика.

Счетчик содержит пересчетные ячейки 1, 2 и 8 на накопительных элементах, контрольный счетчик 4, логические схемы исправления ошибок 5, б и 7.

Выходной сигнал каждого каскада счетчика является контрольным для пересчетной ячейки следующего каскада. Так, ошибки основной пересчетной ячейки 1 исправляются с помощью контрольного счетчика 4 и логической схемы 5. Пересчетная ячейка 2 второго каскада подключается к выходу контрольного счетчика 4 и исправляется с по:иощью выходного сигнала первого каскада. Пересчетная ячейка 3 третьего каскада подключается к выходу схемы 5 и исправляется с помощью сигнала второго каскада и т. д.

Таким образом, в предлагаемом счетчике для контроля и исправления ошибок используется только один контрольный счетчик.

Если коэффициенты пересчета всех основных ячеек одинаковы и равны и, а коэффициент пересчета контрольного счетчика равен

И К, то для того, чтобы исправить ошибки перссчетпых ячеек на +-Лп, необходимо выполнить следующие соотношения:

К=2b,п 1, 15 п= К .

Надежность счетчика 4 может быть увеличена за счет его резервирования, тогда ошибки в коэффициентах пересчета всех основных ячеек на Лп будут исправляться, и на выходах каждого каскада счетчика сигналы будут верны.

Для получения коэффициента пересчета всего счетчика, равного Л, число основных пересчетных ячеек может быть определено как

I N

1=-ч -- — 1.

Iq I(Изменяя коэффициенты пересчета основных ячеек и контрольного счетчика, можно варьи30 ровать исправляющей способностью по ка217456

Предмет изобретения

Составитель Ю. Н. Колотов

Редактор Горшкова Техред P. М. Новикова Корректоры: 3. И. Тарасова и О, Б. Тюрина

Заказ 2021у11 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 скадам, усиливая исправляющую способность в ячейках, наиболее подверженных ошибкам.

Счетчик импульсов с контролем и исправлением ошибок, содержащий пересчетные ячейки на накопительных элементах, контрольный счетчик и логические схемы исправления ошибок, отличающийся тем, что, с целью сокращения оборудования и повышения надежности его работы, выход контрольного счетчика соединен со входом пересчетной ячейки второго каскада, выход логической схемы исправления ошибок подключен к одному из входов логической схемы исправления ошибок i+1 каскада и ко входу пересчетной ячейки i+2 каскада.
