Реферат

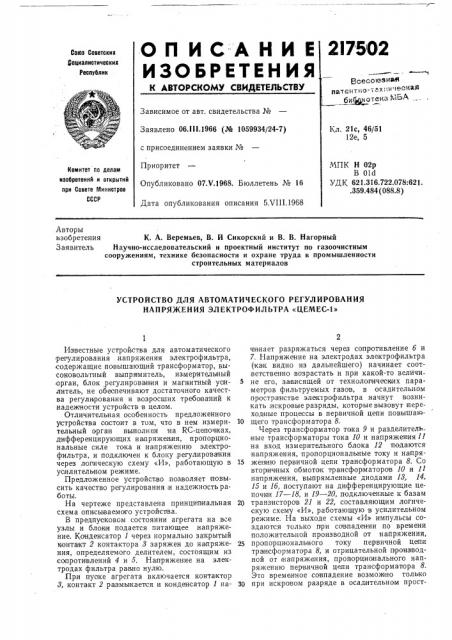

2375 02

ОП ИСАКИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских аоциалистических

Республик

В се со ювир зт ттатант !о «хяич схжл би кщотензМ+A .Зависимое от авт. свидетельства ¹

Заявлено 06.11!.1966 (№ 1059934/24-7) с присоединением заявки №

Кл. 21с, 46/51

12е, 5

Приоритет

МПК Н 02р

В Old

УДК 621.316.722.078:621..359.484 (088.8) Комитет по делам изобретений и открытии при Совете Министров

СССР

Опубликовано 07Х.1968. Бюллетень № 16

Дата опубликования описания 5Х111.1968

Авторы изобретения

Заявитель

К. А. Веремьев, В. И Сикорский и В. В. Нагорный

Научно-исследовательский и проектный институт по газоочистным сооружениям, технике безопасности и охране труда в промышленности строительных материалов

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

НАП РЯ)КЕН ИЯ ЭЛ ЕКТРОФ ИЛ ЬТРА «ЦЕМЕС-1»

Известные устройства для автоматического регулирования, напряжения электрофильтра, содержащие повышающий трансформатор, высоковольтный выпрямитель, измерительный орган, блок регулирования и магнитный усилитель, не обеспечивают достаточного качества регулирования и возросших требований к надежности устройств в целом.

Отличительная особенность предложенного устройства со стоит в том, что в нем измерительный орган выполнен на RC-цепочках, дифференцирующих напряжения, пропорциональные силе тока и напряжению электрофильтра, и подключен к блоку регулирования через лопическую схему «И», работающую в усилительном режиме.

Предложенное устройство .позволяет ловысить качество регулирования,и надежность работы.

На чертеже представлена принципиальная схема описываемого устройства.

В предпусковом состоянии агрегата на все узлы и блоки подается питающее напряжение. Конденсатор 1 через нормально закрытый контакт 2 контактора 8 заряжен до напряжения, определяемого делителем, состоящим из сопротивлений 4 и 5. Напряжение на электродах фильтра равно нулю.

При пуске агрегата включается контактор

8, контакт 2 размьвкается и конденсатор 1 начинает разряжаться через со противление б и

7, Напряжение на электродах электрофильтра (как видно из дальнейшего) начинает соот.ветственно возрастать и при какой-то величи5 не его, зависящей от технололических параметров фильтруемых газов, в осадительном пространстве электрофильтра начнут возникать .искровые разряды, которые вызовут лереход|ные процессы в первичной цепи повышаю10 щего трансформатора 8.

Через трансформатор тока 9 и разделительные трансформаторы тока 10 и напряжения 11 на вход измерительного блока 12 подаются напряжения, пропорциональные току и на пря15 жеванию пер вичной цепи трансформатора 8. Со вторичных обмоток трансформаторов 10 и 11 напряжения, выпрямленные диодами 13, 14, 15 и 1б, поступают на дифференцирующие цепочки 17 — 18, и 19 — 20, подключенные к базам

20 транзисторов 21 и 22, составляющим логическую схему «И», работающую в усилительном режиме. На выходе схемы «И» импульсы создаются только п ри совпадении по времени положительной производной от напряжения, 25 пропорционального току первичной цепи тра н сформатора 8, и отрицательной п роизводной от напряжения, пропорционального напряжению первичной цепи трансформатора 8.

Это временное совпадение возможно только

30 при искровом разряде в осад ительном прост217502

50 равенстве электрофильтра, что исключает поя вление ложных импульсов от колебаний тока и напряжения, не овязанных с процессами в осадительном пространстве. Так как схема

«И» работает в усилительном режиме, то на выходе ее получаются импульсы, мощность которых пропорциональна мощности переходных составляющих тока и навряжения, а следовательно, .и интенсивности искровых разрядов в осадительном пространстве электрофильтра. Для компенсации начального сдвига фаз между напряжениями с трансформаторов

10 и 11, обусловленного угловыми погрешностяапи трансформаторов 8, 9, 10 и 11 служит конденсатор 28.

При наличии выхода со схемы «И» напряжение на конденсаторе 1,возрастает, что, в свою очередь, вызовет некоторое уменьшение напряжения на электродах электрофильтра.

Так им образом, на электродах электрофильтра установится динамический уровень напряжения, величина которого определяется технологическими параметрам и фильтруемого газа для дан ного момента времени. П ри изменении технологических параметров газа величина динамического уровня, напряжения соответст венно меняется.

Преобразо)ванне напряжения на конденсаторе 1 в соответствующий уро вень напряжения на электродах электрофильтра осуществляется следующим обраеом.

Напряжение с ко нденсатора 1 сравнивается на сопротивлении 7 и эмиттерном переходе транзистора 24 с пилообразным напряжением частотой 100 га,. Напряжение с конденсатора

1 является закрывающим, а пилообразное на,п ряжение, подаваемое на базу транзистора

24, открывающим. Величина напряжения с ко нденсатора 1 определяет начальный момент открытия транзистора 24 относительно начала каждаго периода пилообразного напряжения.

Та ким образом, начальная фаза и длительность импульсов после сравнения, имеющих треугольную форму, зависит от величины напряжения на ко нденсаторе 1 (чем выше это напряжение, тем больше îтста вание по фазе и меньше длительность импульсов). Далее эти импульсы .усиливаются транзисторами 25 и

2б.

Затем из треугольных импульсов транзисторами 2б и 27, работающими в .ключевом режиме, формируются прямоугольные импульсы

35 той же длительности с крутым передним фронтом. Цепочка 28 — 29 дифференцирует эти и мпульсы, а транзистор 80 формырует из них импульсы управления, соответствующие переднему фронту прямоугольных импульсов.

Через согласующий траксформатор 81 им пульсы управления поступают на кремневые управляемые вентили 82, с помощью когорых ,регулируется величина тока подмагничивания магнит ного усилителя 88. В заBHlcHMoñòè от величины напряжения на ко нденсаторе 1 будет меняться фаза включения этих вентилей, а следовательно, и средний TQK подмапничивания магнитного усилителя 88, что, в свою очередь, вызывает изменение напряжения ыа электродах элвктрофильтра.

Для защиты агрегата от возможных перегрузо к в регуляторе предусмотрено orðàíè÷åние рабочего тока. Напряжение на сопротивлении 84 пропорционально рабочему току электрофильтра. При увеличении рабочего тока электрофильтра выше номинального диод

85 открывается и конденсатор 1 подзаряжается на величину, пропорциональную превышен ию номинального тока, что ведет к снижению напряжен|ия на электродах электрофильтра, а следовательно, и уменьшению рабочего тока. Величина тока ограничения регулируется сопротивлением 84, Предусмотрено ручное управление аг регатом. 4

Переход на ручное управление осуществляется переключателем 85, при этом нап ряжение регулируется переменным сопротивлением 5.

Предм ет изобр етения

Устройство для автоматического регулир о вания напряжен ия электрофильтра, содержащее повышающий трансформатор, высо ковольтный выпрямитель, измерительный орган, блок регулирования, например, на управляемых вентилях, и магнитный усилитель, отличаюы,ееея тем, что,,с целью у йрощения, повышен ия надежности и качества регулиро|ва ния, указанный измерительный орган выполнен на

RC-цепочках, дифференцирующ их напряжения пропорциональные силе тока и на пряжению электрофильтра, и под1ключен к блоку регулирования через логическую схему «И», работающую в усилительном режиме, 217502

puncmpy
