Устройство для слежения за состоянием контактов в динамическом режиме

Устройство для слежения за состоянием контактов в динамическом режиме

Иллюстрации

Показать все

Реферат

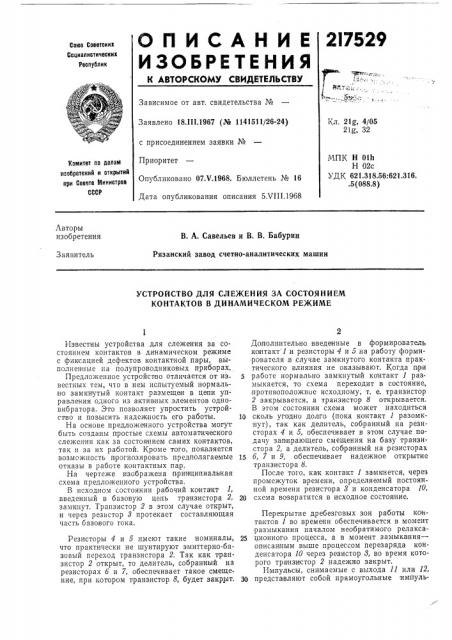

2I7529

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18.Ш.1967 (Лте 1141511/26-24) с присоединением заявки №

Приоритет

Опубликовано 07Х.1968. Бюллетень № 16

Дата опубликования описания 5.VIII.1968

Кл. 2lg, 4/05

2l g, 32

МПК Н Olh

Н 02с

УДК 621.318.56:621.316..5 (088.8) Комитет по делай изобретений и открытий ври Совете Министров

СССР

Авторы изобретения

В. А. Савельев и В. В, Бабурин

Рязанский завод счетно-аналитических машин

Заявитель

УСТРОИСТВО ДЛЯ СЛЕЖЕНИЯ 3А СОСТОЯНИЕМ

КОНТАКТОВ В ДИНАМИЧЕСКОМ РЕЖИМЕ

Известны устройства для слежения за состоянием контактов в динамическом режиме с фиксацией дефектов контактной пары, .выполненные на полупроводниковых приборах, Предложенное устройство отличается от из вестных тем, что в нем испытуемый нормально замкнутый контакт размещен в цепи управления одного из активных элементов одновибратора. Это позволяет упростить устройство и повысить надежность его работы.

На основе предложенного устройства могут быть созданы простые схемы автоматического слежения как за состоянием самих контактов, так и за их работой. Кроме того, появляется возможность прогнозировать предполагаемые отказы в работе контактных пар.

На чертеже изображена принципиальная схема предложенного устройства.

В исходном состоянии рабочий контакт 1, введенный в базовую цепь транзистора 2, замкнут. Транзистор 2 в этом случае открыт, и через резистор 8 протекает составляющая часть базового тока.

Резисторы 4 и 5 имеют такие номиналы, что практически не шунтируют эмиттерно-базовый переход транзистора 2. Так как транзистор 2 открыт, то делитель, собранный на резисторах б и 7, обеспечивает такое смещение, при котором транзистор 8, будет закрыт.

Дополнительно введенные в формирователь ко нтакт 1,и резисторы 4 и 5 на работу формирователя,в,случае замкнутого контакта .практического влияния не оказывают. Когда п ри работе нормально замкнутый контакт 1 размыкается, то схема переходит в состояние, противоположное исходному, т. е. транзистор

2 закрывается, а транзистор 8 открывается.

B этом состоянии схема может находиться

1р сколь угодно долго (пока контакт 1 разомкнут), так как делитель, собранный на резисторах 4 и 5, обеспечивает в этом случае подачу запирающего смещения на базу транзистора 2, а делитель, собранный на резисторах

15 б, 7 и 9, обеспечивает надежное открытие транз истора 8.

После того, как контакт 1 замкнется, через промежуток времени, определяемый постоянной времени резистора 8 и конденсатора 10, 20 схема возвратится в исходное состояние.

Перекрытие дребезговых зон работы контактов 1 во времени обеспечивается в момент размыкания началом необратимого релакса25 ционного процесса, а в момент замыкания— описанным выше процессом перезаряда конденсатора 10 через резистор 8, во время которого тра нзистор 2 надежно закрыт.

Импульсы, снимаемые с выхода 11 или 12, 30 представляют собой прямоугольные импуль217529

Предмет изобретения

Составитель Засядииков

Редактор Т, Г. Горшкова Техред Л. К. Малова Корректоры: М. П. Ромашова и Н. И. Быстрова

Заказ 2035/20 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 сы, длигельность которых является суммой времени разрыва контакта 1 и дребезговых зон при замыкании и размыка нии. Эти импульсы являются также параметрами ждущего мультивибратора, конфигурация которого приобретается схемой при замыкании контак. та 1. В случае оплавления контактов, ослабления возвратных пружин и перьев и других дефектов изменяется длительность импульса на выходе.

Устройство для слежения за состоянием км тактов в динамическом режиме с фиксаци5 ей дефекта в контактной пары, выполненное на полупроводниковых приборах, отличающееся тем, что, с целью упрощения устройства и, повышения надежности его работы, испытуемый нормально замкнутый контакт размещен

10 в цепи управления одного из активных элементов одновибратора.
