Реферат

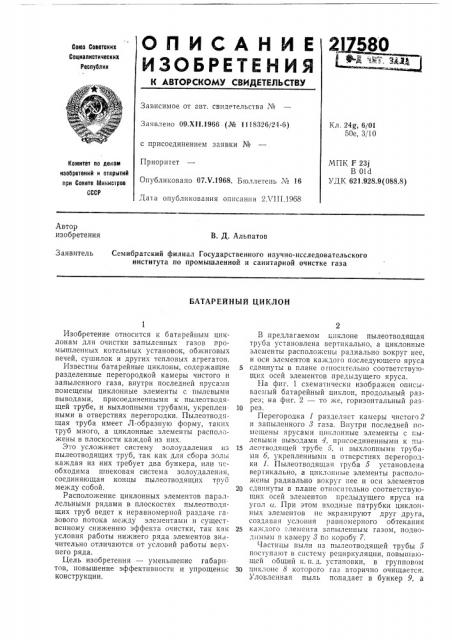

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 09.XII.1966 (J¹ 1118326/24-6) Кл. 24g, 6/01

50е, 3/10 с присоединением заявки №

Приоритет

Опубликовано 07Х.1968. Бюллетень ¹ 16

Дата опубликования описания 2Л 111.1968

МПК F 231

В Old

УДК 621.928.9(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

В. Д. Альпатов

Семибратский филиал Государственного научно-исследовательского института по промышленной и санитарной очистке газа

Заявитель

БАТАРЕЙНЫЙ ЦИКЛОН

Изобретение относится к батарейным циклонам для очистки запыленных газов промышленных котельных установок, обжиговых печей, сушилок и других тепловых агрегатов.

Известны батарейные циклоны, содержащие разделенные перегородкой камеры чистого н запыленного газа, внутри последней ярусами помещены циклонные элементы с пылевыми выводами, присоединенными к пылеотводящей трубе, и выхлопными трубами, укреплен ными в отверстиях перегородки. Пылеотводлщая труба имеет Л-образную форму, таких труб много, а циклонные элементы распол",>кены в плоскости каждой из них.

3I o ycложняет систему золоудалeния пылеотводящих труб, так как для сбора золы каждая из них требует два бункера, или Ieобходима шнековая система золоудаления, соединяющая концы пылеотводящих труб между собой.

Располо>кение циклонных элементов параллсльными рядами в плоскостях пылеотводящих труб ведет к неравномерной раздаче laзового потока между элементами и существенному снижению эффекта очистки, так как условия работы нижнего ряда элементов знaчительно отличаются от условий работы верхнего ряда.

Цель изобретения — уменьшение габарп. тов, повышение эффективности и упрощение конструкции, 2

В предлагаемом циклоне пылеотводящая труба установлена вертикально, а циклонные элементы расположены радиально вокруг нее, и оси элементов каждого последующего яруса сдвинуты в плане огносптельно соответствующих осей элементов предыдущего яруса.

1-1а фиг. 1 схематически изобра>кен описываемый батарейный циклон, продольный разрез; на фиг. 2 — то же, горизонтальный раз10 рез.

Перегородка 1 разделяет камеры чистого2 и запыленного > газа. Внутри последней помещены ярусами циклонные элементы с г;ылевыми выводами 1, присоединенными к Il.lI5 лсотводлщей трубе 5, н выхлопными трубами 6, укрепленными v, отвсрстиях перегородки 1. Пылеотводящал труба 5 установлена вертикально, а циклопные элементы расположены радиально вокруг нее и оси элементов

20 сдвинуты в плане относительно соответствующих осей элементов предыдущего яруса на угол и. При этом входные патрубки циклонных элементов не экранируют друг друга, создавал условия равномерного обтекания

25 ка>кдого:-лемснта запыленным газом, подводимым в камеру 8 по коробу 7. ь1астицы пыли из пылеотводящей трубы 5 поступают в систему рециркуляции, повышающей общий к. п. д. установки, в групповом

30 циклоне б которого газ вторично очищается.

Уловленная пыль попадает в бункер 9, а

217580

Предмет изобретения

70 Tиг, 3

Составнтель К. Харитонов

Редактор Е. A. Кречетова Текред Л. Я. Левина Корректоры: M. П. Ромашова и С. А. Башлыкова

Заказ 203075 Тираж 530 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 очищенная часть газа по газоходу 10 эжектпруется на выброс, как показано на фиг. 1, или вновь подается в батарейный циклон.

Батарейный циклон для очистки запыленных газов, содержащий разделенные перегородкой камеры чистого и запыленного газа и помещенные ярусами внутри последней циклонные элементы с пылевыми выводами, приC0eQHkIeHklblMH K 1Ibl IeOTB0+5iIII,еЙ Tp) бе, H Bblхлопными трубами, укрепленными в отверстиях перегородки, отлича(ощийся тем, что, с целью уменьшения габаритов и повышения эффективности улавливания пыли, пылеотводящая труба установлена вертикально, а циклонные элементы расположены радиально вокруг нее, и оси элементов каждого последующего яруса сдвинуты в плане относитель10 но соответствующих осей элементов предыдущего яруса.
