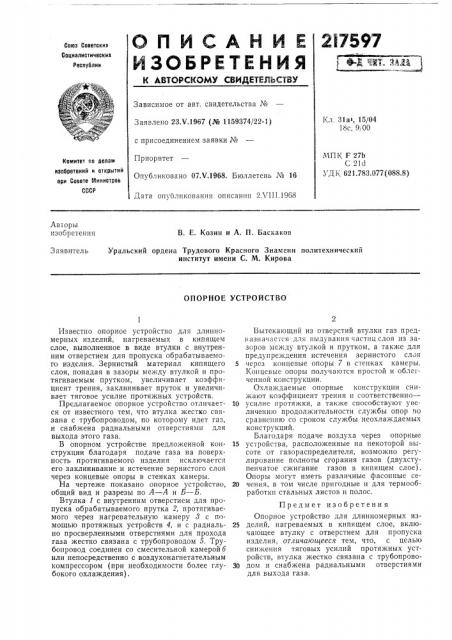

ОПОРНОЕ УСТРОЙСТВО

Известно опорное устройство для длинномерных изделий, нагреваемых в кипящем слое, выполненное в виде втулки с внутренним отверстием для пропуска обрабатываемого изделия. Зернистый материал кипящего слоя, попадая в зазоры между втулкой и протягиваемым прутком, увеличивает коэффициент трения, заклинивает пруток и увеличивает тяговое усилие протяжных устройств.

Предлагаемое опорное устройство отличается от известного тем, что втулка жестко связана с трубопроводом, по которому идет газ, и снабжена радиальными отверстиями для выхода этого газа.

В опорном устройстве предложенной конструкции благодаря подаче газа на поверхность протягиваемого изделия исключается его заклинивание и истечение зернистого слоя через концевые опоры в стенках камеры.

На чертеже показано опорное устройство, общий вид и разрезы по А — А и Б — Б.

Втулка 1 с внутренним отверстием для пропуска обрабатываемого прутка 2, протягиваемого через нагревательную камеру 8 с помощью протяжных устройств 4, и с радиально просверленными отверстиями для прохода газа жестко связана с трубопроводом 5. Трубопровод соединен со смесительной камерой 6 или непосредственно с воздухонагнетательным компрессором (при необходимости более глубокого охлаждения).

Вытекающий из отверстий втулки газ предназначается для выдувания частиц слоя из зазоров между втулкой и прутком, а также для предупреждения истечения зернистого слоя

5 через концевые опоры 7 в стенках камеры.

Концевые опоры получаются простой и облегченной конструкции.

Охлаждаемые опорные конструкции снижают коэффициент трения и соответственно—

10 усилие протяжки, а также способствуют увеличению продолжительности службы опор но сравнению со сроком службы неохлаждаемых конструкций.

Благодаря подаче воздуха через опорные

15 устройства, расположенные на некоторой высоте от газораспределителя, возможно регулирование полноты сгорания газов (двухступенчатое сжигание газов в кипящем слое) .

Опоры могут иметь различные фасонные се20 чения, в том числе пригодные и для термообработки стальных листов и полос.

Предмет изобретения

Опорное устройство для длинномерных из25 делий, нагреваемых в кипящем слое, включающее втулку с отверстием для пропуска издслия, отличающееся тем, что, с целью снижения тяговых усилий протяжных устройств, втулка жестко связана с трубопрово30 дом и снабжена радиальными отверстиями для выхода газа.
