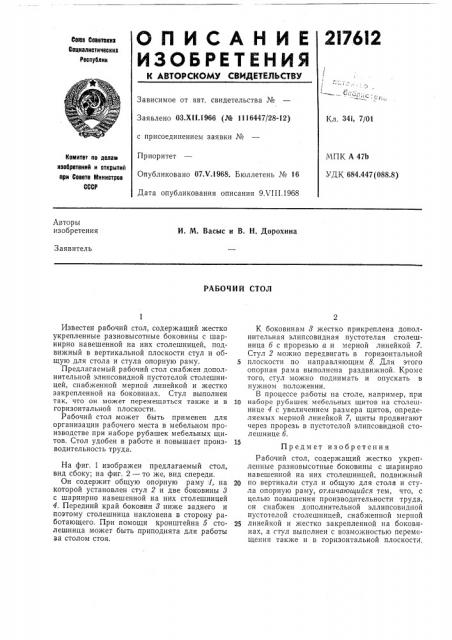

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сева Соеетекиз
Социалистичеокиз
Республик
1
I !
Зависимое от авт. свидетельства №
Заявлено ОЗ.Xll.1966 (¹ 1116447/28-12) с присоединением заявки №
Приоритет
Опубликовано 07.V.1968. Бюллетень № 16
Дата опубликования описания 9Х111.1968
Кл. 341, 7/01
МПК А 47b
УДК 684.447 (088.8) Комитет оо делам изобретениЯ и открытий ори Соаете Министров
СССР
Авторы изобретения
И. М. Васыс и В, Н. Дорохина
Заявитель
РАБОЧИЙ СТОЛ
Известен рабочий стол, содержащий жестко укрепленные разновысотные боковины с шарнирно навешенной на них столешницей, подвижный в вертикальной плоскости стул и общую для стола и стула опорную раму.
Предлагаемый рабочий стол снабжен дополнительной элипсовидной пустотелой столешницей, снабженной мерной линейкой и жестко закрепленной на боковинах. Стул выполнен так, что он может перемещаться также и в горизонтальной плоскости.
Рабочий стол может быть применен для организации рабочего места в мебельном производстве при наборе рубашек мебельных щитов. Стол удобен в работе и повышает производительность труда.
На фиг. 1 изображен предлагаемый стол, вид сбоку; на фиг. 2 — то же, вид спереди.
Он содержит общую опорную раму 1, на которой установлен стул 2 и две боковины 8 с шарнирно навешенной на них столешницей
4. Передний край боковин 8 ниже заднего и поэтому столешница наклонена в сторону работающего. При помощи кронштейна б столешница может быть приподнята для работы за столом стоя.
К боковинам 3 жестко прикреплена дополнительная элипсовидная пустотелая столешница б с прорезью а и мерной линейкой 7.
Стул 2 можно передвигать в горизонтальной
5 плоскости по направляющим 8. Для этого опорная рама выполнена раздвижной. Кроме того, стул можно поднимать и опускать в нужном положении.
В процессе работы на столе, например, при
10 наборе рубашек мебельных щитов на столешнице 4 с увеличением размера щитов, определяемых мерной линейкой 7, щиты продвигают через прорезь в пустотелой элипсовидной столешнице б.
Предмет изобретения
Рабочий стол, содержащий жестко укрепленные разновысотные боковины с шарнирно навешенной на них столешницей, подвижный
20 по вертикали стул и общую для стола и стула опорную раму, отличающийся тем, что, с целью повышения производительности труда, он снабжен дополнительной эллипсовидной пусто1елой столешницей, снабженной мерной
25 линейкой и жестко закрепленной на боковинах, а стул выполнен с возможностью перемещения также и в горизонтальной плоскостн.
217612
Фог.3
