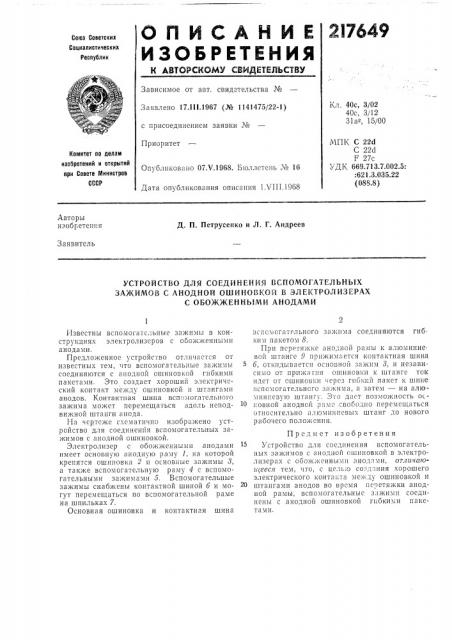

О П И С А Н И Е 2I7649

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Союз Советских

Социалистических

Респуйлик

Кл. 40с, 3/02

40с, 3/12

31ае 15/00

Заявлено 17.III.1967 (№ 1141475/22-1) с присоединением заявки №

Приоритет

МПК С 22d

С 22d

F 27с

-"ДК 669.713.7.002.5:

621 3 035 22 (088.8) Комитет по делам изооретений и открытий при Сосете Министров

СССР

Опубликовано 07.V.1968. Бюллетень ¹ 16

Дата опубликования описания I.VIII.1968

Авторы изобретения

Д. П. Петрусенко и Л. Г. Андреев

Заявитель

УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ВСПОМОГАТЕЛЬНЫХ

ЗАЖИМОВ С АНОДНОЙ ОШИНОВКОй В ЗЛЕКТРОЛИЗЕРАХ

С ОБОЖЖЕННЬ1МИ АНОДАМИ

Известны вспомогатс..ьные зажимы в констр jj êöHÿx электролизсров с Обоы>1(енными анодами.

Предложенное устройство отличается от известных тем, что вспомогательные зажимь1 соединяются с анодной ошиновкой гибкими пакетами. Это создает хороший элсктричсCKHIt HO ITBI(T МЕН(ДУ ОШИНОВКОЙ анодов. Контактная шина вспо.1огатсльного зажима может перемещаться вдо tb неподвижной штанги анода.

На чсртсзке схематично изображено устрсйство для соединения вспомогательных зажимов с анодной ошиновкой.

Электролизср с ооожженными анодами имеет основную анодную раму 1, на которой крепятся ошиновка 2 и основные зажимы 3, а также вспомогательную раму 4 с Вспомогательными зажимами 5. Вспомогательные зажимы снабжены контактной шиной б и могут перемещаться по вспомогательной раме на шпильках 7.

Основная ошиновка и контактная шина

HoH0li0raTl- IbHor0 3aH(It%la соединяются гибt(Ir пакетом 8.

При перетяжке аноднон рамы к алюминиевой штанге 9 прижимается контактная шина

5 б, откидывается основной зажим 8, н незави. симо от приска IIH ошиновки к штанге ток идет От Ошиновк!1 !ерcз Г1101.и!1 пакет к шине

11спомогательного зажllх! а, а затем — Ha алюмин11евую штангу. Это даст возможность основной аноднон р: мс свободно персмсщаться относительно агиомпнпсвых штанг до нового рабочего положения.

Предмет изобретения

Устройство для соединения вспомогательIIIIx зажимов с анодной ошиновкой в электрол изср ах с Обожженныхl и !1 нодо ми, Отлию1О" и ееся тем, что, с цслшо со дания хорошего электрического контакт11 а!ежду Ошиновкой и штангами анодов во время перетяжки анодной рамы, вспомогательные 3.:1жими соединены с анодной ошиновкой гибкими пакетами.
