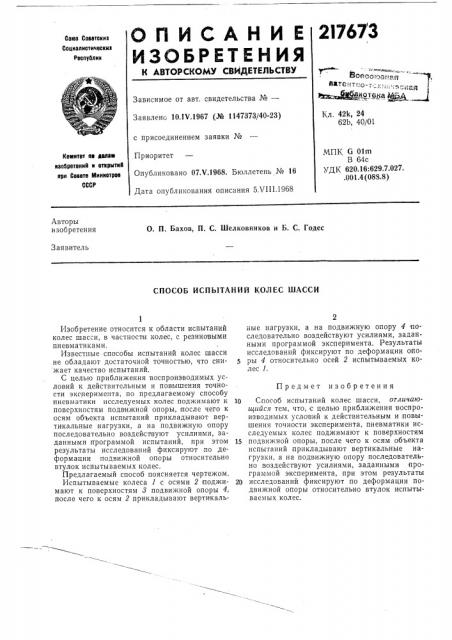

Способ испытаний колес шасси
Иллюстрации
Реферат
Союз Соввтокиз
Социзлиотичеокиз
Реопублик
Н АВТОРСКОМУ СВЙДЕТЕДЬСТВУ
Зависимое от авт. свидетельства №вЂ”
Заявлено 10.1Ч,1967 (№ 1147373/40-23) Кл. 42k, 24
62b, 40/01 с присоединением заявки №
Приоритет
Опубликовано 07.Ч.1968. Бюллетень № 16
Дата опубликования описания 5Х111.19б8
МПК G 01m
В 64с
УДК 620 16 629 7 027.001.4 (088.8) Коюитет пв делов изабретениб и открытий
ItpH Совете Миниотров
СССР
Авторы изобретения
О. П. Бахов, П. С. Шелковников и Б. С. Годес
Заявитель
СПОСОБ ИСПЫТАНИЙ КОЛЕС ШАССИ
2 ные нагрузки, а на подвижную опору 4 последовательно воздействуют усилиями, заданными программой эксперимента. Результаты исследований фиксируют по деформации onos ры 4 относительно осей 2 испытываемых колес 1.
Предмет изобретения
10 Способ испытаний колес шасси, отличаюи ийся тем, что, с целью приближения воспроизводимых условий к действительным и повышения точности эксперимента, пневматики исследуемых колес поджимают к поверхностям
15 подвижной опоры, после чего к осям объекта испытаний прикладывают вертикальные нагрузки, а на подвижную опору последовательно воздействуют усилиями, заданными программой эксперимента, при этом результаты
20 исследований фиксируют по деформации подвижной опоры относительно втулок испытываемых колес.
Изобретение относится к области испытаний колес шасси, в частности колес, с резиновыми пневматиками, Известные способы испытаний колес шасси не обладают достаточной точностью, что снижает качество испытаний.
С целью приближения воспроизводимых условий к действительным и повышения точности эксперимента, по предлагаемому способу пневматики исследуемых колес поджимают к поверхностям подвижной опоры, после чего к осям объекта испытаний прикладывают вертикальные нагрузки, а на подвижную опору последовательно воздействуют усилиями, заданными программой испытаний, при этом результаты исследований фиксируют по деформации подвижной опоры относительно втулок испытываемых колес.
Предлагаемый способ поясняется чертежом.
Испытываемые колеса 1 с осями 2 отоджимают к поверхностям 8 подвижной опоры 4, после чего к осям 2 прикладывают вертикаль к ;, йатентпо-;-;, - о и цс я
)ед „ф бйиотена ц@ (217673
Составитель Б. В. Сперанский
Техред Л. Я. Левина Корректоры: А. П. Васильева и Г. И. Плешакова
Редактор Л. Ильина
Типография, пр. Сапунова, 2
Заказ 2026/15 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр, Серова, д. 4
