Реферат

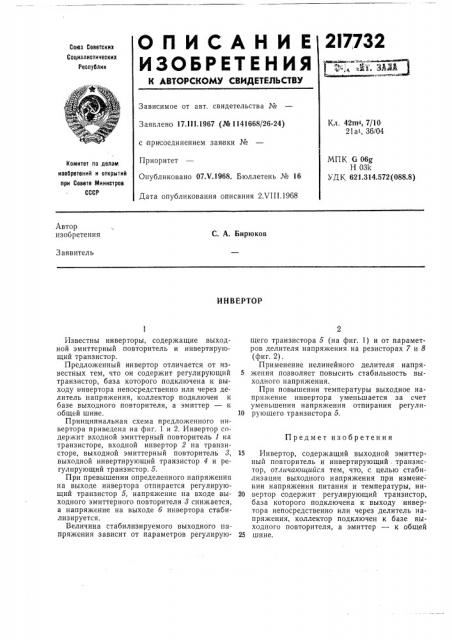

2I7732

ОГ1ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42m4, 7/10

21ат, 36/04

Заявлено 17.111.1967 (№ 1141668/26-24) с .присоединением заявки №

Приоритет

Опубликовано 07.Ч.1968. Бюллетень ¹ 16

Дата опубликования описания 2Х1П.1968

МПК G 06g

Н 03k

УДК 621.314.572(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

С. А. Бирюков

Заявитель

ИНВЕРТОР щего транзистора 5 (на фиг. 1) и от параметров делителя напряжения на резисторах 7 и 8 (фиг. 2).

Применение нелинейного делителя напря5 жепия позволяет повысить стабильность выходного напряжения.

При повышении температуры выходное напри>кение инвертора уменьшается за счет уменьшения напряжения отпирания регули10 рующего транзистора 5.

15 Инвертор, содержащий выходной эмиттерный повторитель и инвертирующий транзистор, отличающийся тем, что, с целью стабилизации выходного напряжения при измене- нии напряжения питания и температуры, ин20 вертор содержит регулирующий транзистор, база которого подключена к выходу инвертора непосредственно или через делитель напряжения, коллектор подключен к базе выходного повторителя, а эмиттер — к общей

25 шине.

Известны инвер торы, содержащие выходной эмиттерный повторитель и инвертирующий транзистор.

Предложенный инвертор отличается от известных тем, что он содержит регулирующий транзистор, база которого подключена к выходу инвертора непосредственно или через делитель напряжения, коллектор подключен к базе выходного повторителя, а эмиттер — к общей шине.

Принципиальная схема предложенного инвертора приведена на фиг. 1 и 2. Инвертор содержит входной эмиттерный повторитель 1 на транзисторе, входной инвертор 2 на транзисторе, выходной эмиттерный повторитель 8, выходной инвертирующий транзистор 4 и регулирующий транзистор. 5.

При превышении определенного напряжения на выходе инвертора отпирается регулирующий транзистор 5, напряжение на входе выходного эмиттерного повторителя 8 снижается, а напряжение на выходе б инвертора стабилизируется.

Величина стабилизируемого выходного напряжения зависит от параметров регулируюПредмет изобретения

217732

Составитель Д. Гречинский

Корректоры: Г. И. Плешакова и Т. Д. Чунаеви

Техред P. М. Новикова

Редактор Горшкова

Типография, пр. Сапунова, 2

Заказ 2033/7 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
