2I7743

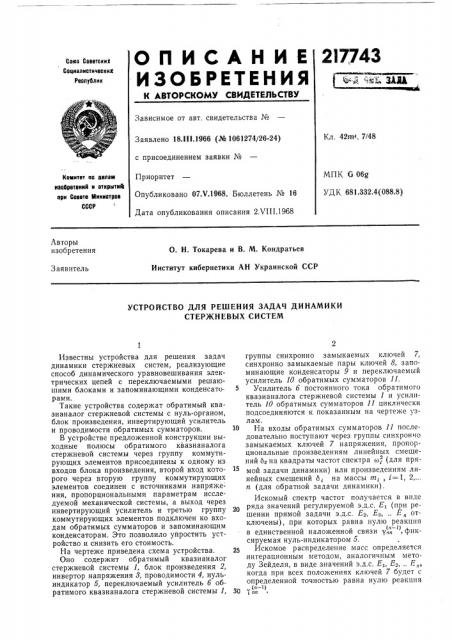

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советский
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 42m<, 7/48
Заявлено 18 1!!.1966 (№ 1061274/26-24) с присоединением заявки №
Приоритет
Опубликовано 07Х.1968. Бюллетень № 16
Дата опубликования описания 2 у 111.1968
МПК С 06g
УДК 681.332.4(088.8) Комитет по делам ивобретеиий и открыти(в при Совете Министров
СССР
Авторы изобретения
О. Н. Токарева и В. М. Кондратьев
Институт кибернетики АН Украинской ССР
Заявитель
УСТРОЙСТВО ДЛЯ РЕШЕНИЯ ЗАДАЧ ДИНАМИКИ
СТЕРЖНЕВЫХ СИСТЕМ
Известны устройства для решения задач динамики стержневых систем, реализующие способ динамического уравновешивания электрических цепей с переключаемыми решаюшими блоками и запоминающими конденсаторами.
Такие устройства содержат обратимый квазианалог стержневой системы с нуль-органом, блок произведения, инвертирующий усилитель и проводимости обратимых сумматоров.
В устройстве предложенной конструкции выходные полюсы обратимого квази аналога стержневой системы через группу коммутирующих элементов присоединены к одному из входов блока произведения, второй вход которого через вторую группу коммутирующих элементов соединен с источниками напряжения, пропорциональными параметрам исследуемой механической системы, а выход через инвертирующий усилитель и третью группу коммутирующих элементов подключен ко входам обратимых сумматоров и запоминающим конденсаторам. Это позволило упростить устройство и снизить его стоимость.
На чертеже приведена схема устройства.
Оно содержит обратимый квазианалог стержневой системы 1, блок произведения 2, инвертор напряжения 8, проводимости 4, нульиндикатор 5, переключаемый усилитель б обратимого квазианалога стержневой системы 1, группы синхронно замыкаемых ключей 7, синхронно замыкаемые пары ключей 8, запоминающие конденсаторы 9 и переключаемый усилитель 10 обратимых сумматоров 11.
5 Усилитель б постоянного тока обратимого квазианалога стержневой системы 1 и усилитель 10 обратимых сумматоров 11 циклически подсоединяются к показанным на чертеже узлам.
10 На входы обратимых сумматоров 11 последовательно поступают через группы синхронно замыкаемых ключей 7 напряжения, пропорциональные произведениям линейных смещений ба на квадраты частот спектра ж (для прямой задачи динамики) или произведениям линейных смещений 6, на массы m,, i= l, 2,... и (для обратной задачи динамики).
Искомый спектр частот получается в виде ряда значений регулируемой э.д.с. Е, (при решении прямой задачи э.д.с. Е2, Е,, Е„отключены), при которых равна нулю реакция (n-1) в единственнои наложенной связи у„, фиксируемая нуль-индикатором 5.
Искомое распределение масс определяется интерационным методом, аналогичным методу Зейделя, в виде значений э.д.с. Е,, Е2, F.„, когда при всех положениях ключей 7 будет с определенной точностью равна нулю реакция (n — 1)
30 f nn °
217743
Предмет изобретения
Составитель Е. Б. Елагин
Редактор О. Д. Привезенцева Техред P. М. Новикова
Корректоры: В. В. Крылова и Л. В. Юшина
Заказ 2033/17 Тираж 530 Подписное
ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр, Серова, д. 4
Типографии, пр. Сапунова, 2
Устройство для решения задач динамики стержневых систем, реализующее способ динамического уравновешивания электрических цепей с переключаемыми решающими блоками и запоминающими конденсаторами, содержащее обратимый квазианалог стержневой системы с нуль-органом, блок произведения, инвертирующий усилитель и проводимости обратимых сумматоров, отличающееся тем, что, с целью упрощения устройства и снижения его стоимости, в нем выходные полюсы обратимого квазианалога стержневой системы через группу коммутирующих элементов присоединены к одному из входов блока произведения, второй вход которого через вторую группу коммутирующих элементов соединен с источниками напряжения, пропорциональными параметрам исследуемой механической системы, а выход через инвертирующий усилитель и третью группу коммутирующих элементов подключен ко входам обратимых сумматоров и запоминающим конденсаторам,
