Устройство для проверки правильности установки размеров на измерительном инструменте

Устройство для проверки правильности установки размеров на измерительном инструменте

Иллюстрации

Показать все

Реферат

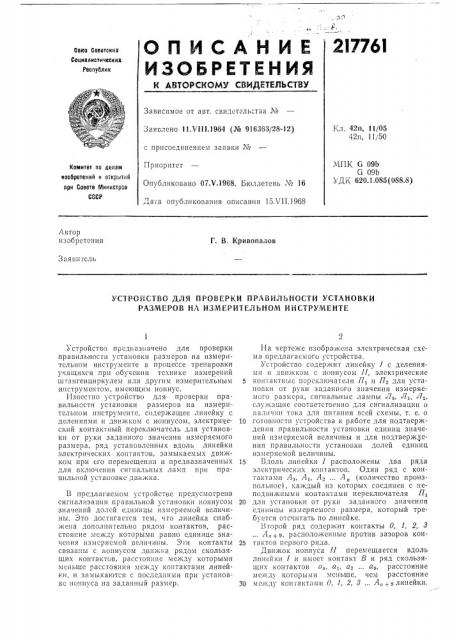

Е 2I776I

Сома Соеатских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 42п, 11/05

42п, 11 50

Заявлено 11Л 111.1964 (№ 916363/28-12) с присоединением заявки №

Приоритет

Опубликовано 07.V.1968. Бюллетень № 16

Дата опубликования описания 15.Л1.1968

МПК G 09b

G 09b

УДK 620.1.085(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Г. В. Кривопалов

Заявитель

УСТРОЙСТВО ДЛЯ ПРОВЕРКИ ПРАВИЛЬНОСТИ УСТАНОВКИ

РАЗМЕРОВ НА ИЗМЕРИТЕЛЬНОМ ИНСТРУМЕНТЕ

Устройство предназначено для проверки правильности установки размеров на измерительном инструменте в процессе тренировки учащихся при обучении технике измерений шгангенциркулем или другим измерительным инструментом, имеющим нониус.

Известно устройство для проверки правильности установки размеров на измерительном инструменте, содержащее линейку с делениями и движком с нониусом, электрический контактный переключатель для установки от руки заданного значения измеряемого размера, ряд установленных вдоль линейки электрических контактов, замыкаемых движ. ком при его перемещении и предназначенных для вклIочсния сиг!1альных ламп при правильной установке движка.

В предлагаемом устройстве предусмотрена сигнализация правильной установки нониусом значений долей единицы измеряемой величины. Это достигается тем, что линейка снабхкена дополнительно рядом контактов, расстояние между которыми равно единице значения измеряемой величины. Эти контакты связаны с 1 ониусом движка рядом скользящих контактов, расстояние между которыми меньше расстояния между контактами линейки, и замыкаются с последними при установке пониуса на заданный размер.

На чертеже изобрахксна электрическая схема предлагаемого устройства.

Устройство содержит линейку 1 с делениями и движком с нопиусом П, элек1рические

5 контактныс переключатели П, и П, для установки от руки заданного значения измеряемого размера, сигнальные лампы Лс, J7, а7;, служащие соответственно для сигHàëèçàöèè о наличии тока для питания всей схемы, т. е. о

lo готовности устройства к работе для подтверждсния правильности установки единиц значений измеряемой величины и для подтверждения правильности устаноьки долей единиц измеряемой величины.

lS Вдоль линейки I расположены два ряда электрических контактов. Один ряд с контактами Ап, Л,, Л ... Л„(количество произвольное), каждый из которых соединен с неподвижными контактами переключателя П, 20 для усгановки от руки заданного значения единицы измеряемого размера, который требуется отсчитать по линейке.

Второй ряд содержит контакты О, 1, 2, 8 ... Л„+и, расположенные против зазоров кон25 тактов первого ряда.

Движок нопиуса П перемещается вдоль линейки 1 и имеет контакт В и ряд скользящих контактов а„, а,, a2 ... а,, расстояние между которыми меньше, чем расстояние

30 между кон Гакт11п1и О, 1, 2, 8 ... A„+ g линейки.

217761

Предмет изобретения

Составители М, 1т!.. Лиманова

Редактор В. Ф. Чулкова Тскред Р, М. Иовикова Корректоры: 3. И. Тарасова и С. А. Баи1лыкова

Заказ 197(ч 1! Тираж 530 Подписное

ЦНИИПИ Ксм!пста по делам изобретений и открытий при Совете Мипис!ров СССР

Москва, Центр, ир. Серова, д. 4

Тииогра

Контакт В расположен против контакта а, и при перемещении движка замыкает контакты

А,, А,, А9 ... для включения сигнальной лампы !7, во время подтверждения правильности установки соответствующего значения едини- 5 цы измеряемой величины.

Контакты а, ... аа замыкаются при перемещении движка только с контактами О, 1, 2 ...

А, + 9 линейки и соединены с неподвижными контактами переключателя П,, перекидной 10 контакт которого соединен с сигнальной лампой Лв, которая подтверждает правильность установки значений долей единиц измеряемой величины. Расстояние между контактами ав ... а, должно точно соответствовать делениям 15 нониуса.

При замыкании всей схемы кнопкой С ток идет к сигнальной лампе 779, на перекидной контакт переключателя П, и на контакты

0 ... А : 9 линсики 7. 20

Контакты ав ... ав движка нониуса II npu его перемещении вдоль линейки замыкают контакты Ав ... А„и контакты 0 ... А„.1.9.

При правильной установке целых и долей единиц измеряемой величины и установке кон- 25 тактов П, и Пв сигнальныс лампы 71 и Д загораются.

Пример. Требуегся установить размер 0,2 и проверить правильность установки. Для этого ручку переключателя П, ставят против 30 нулевого значения на шкале целых единиц линейки, а ручку перекл!очателя Пв — против цифры два на шкале десятых долей. Переме. щают движок нониуса II по линейке I, устанавливая заданный размер.

Для проверки правильности установки включают схему при помощи кнопки С. При свечении ламп J7, и,/79 подтверждается правильность установки размера 0,2.

Устройство для проверки правильности установки размеров на измерительном инструменте, содержащее линейку с делениями и движок с ион иусом, электрический контактный перекгпочатель для усгановки от руки зада!шого значения измеряемого размера, ряд установленнь:х вдоль линейки электрических контактов, замыкаемых движком при его перемещении и предназначенных для включения сигнальных ламп при правильной установке движка, отличиюа!ееся тем, что, с целью сигнализации правильной установки нониусом значений долей единицы изменяемой величи. ны, линейка с!!абжепа дополнительно рядом контактов, расстояние между которыми рав110 единице значений измеряемой величины и сьязанных с нониусом движка рядом скользящих контактов, расстояние между которыми в!1ПОЛ11спо мее! Ьшим p2ccTOII17HB между контактами линейки и замыкающимися с 110с ледними при установке нониуса на заданный размер.
