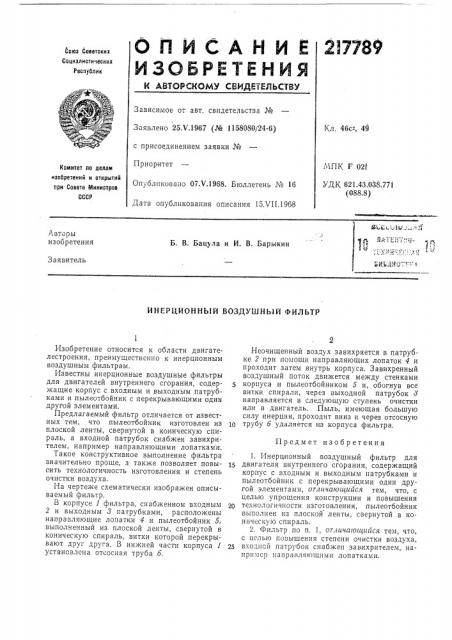

ИНЕРЦИОННЫЙ ВОЗДУШНЬ1Й ФИЛЬТР

Изобретение относится к области двигателестроения, преимущественно к инерционным воздушным фильтрам.

Известны инерционные воздушные фильтры для двигателей внутреннего сгорания, содержащие корпус с входным и выходным патрубками и пылеотбойник с перекрывающими один другой элементами.

Предлагаемый фильтр отличается от известных тем, что пылеотбойник изготовлен из плоской ленты, свернутой в коническую спираль, а входной патрубок снабжен завихрителем, например направляющими лопатками.

Такое конструктивное выполнение фильтра значительно проще, а также позволяет повысить технологичность изготовления и степень очистки воздуха.

На чертеже схематически изображен описываемый фильтр.

Б корпусе 1 фильтра, снабженном входным

2 и выходным 8 патрубками, расположены направляющие лопатки 4 и пылеотбойник 5, выполненный из плоской ленты, свернутой в коническую спираль, витки которой перекрыВают друг друга. Б нижней части корпуса установлена отсосная труба б.

Неочищенный воздух завихряется в патрубке 2 при помощи направляющих лопаток 4 и проходит затем внутрь корпуса. Завихренный воздушный поток движется между стенками корпуса и пылеотбойником 5 и, обогнув все витки спирали, через выходной патрубок 8 направляется в следующую ступень очистки или в двигатель. Пыль, имеющая большую силу инерции, проходит вниз и через отсосную трубу 6 удаляется из корпуса фильтра.

Предмет изобретения

1. Инерционный воздушный фильтр для двигателя внутреннего сгорания, содержащий корпус с входным и выходным патрубками и пылеотбойник с перекрывающими один другой элементами, отгичающийся тем, что, с целью упрощения конструкции и повышения

20 технологичности изготОВления, пылеотбойник выполнен из плоской ленты, свернутой в коническую спираль.

2. Фильтр по п. 1, отличающийся тем, что, с целью повышения степени очистки воздуха, 25 входной ггатрубок снабжен завихрителем, например паправллющими лопатками.
