Патрон для крепления полых конических колец

Патрон для крепления полых конических колец

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

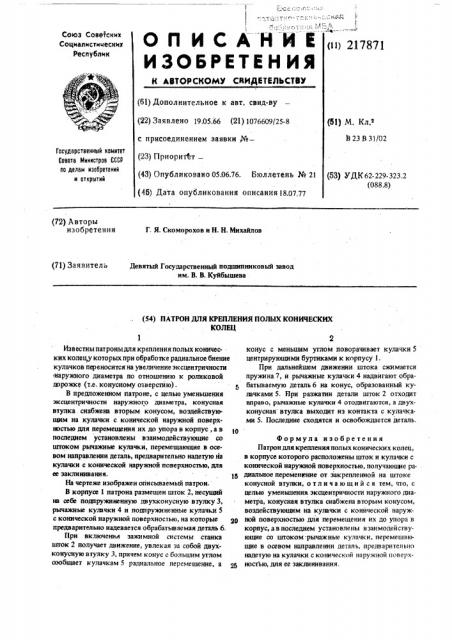

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ (») 217871

Н АВТОРСКОМУ СйчИД1! ТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 19.05.66 (21) 1076609/25-8 (51) М. Кл.о с присоединением заявки,%— (23) Приоритет (43) Опубликовано 05.06.76. Бюллетень № 21 (46) Дата опубликования описания18.07,77

В 23 В 31/02

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 62-229-323.2 (088.8} (72) Авторы изобретения

Г. Я. Скоморохов и Н. Н. Михайлов (71) Заявитель Девятый Государственный подшипниковый завод им. В. В. Куйбышева (54} ПАТРОН ДЛЯ КРЕПЛЕНИЯ ПОЛЫХ КОНИЧЕСКИХ

КОЛЕЦ

Известны патроныдля крепления полых конических колец,у которых при обработке радиальное биение кулачков переносится на увеличение эксцентричности наружного диаметра по отношению к роликовой дорожке (т.е. конусному отверстию}.

В предложенном патроне, с целью уменьшения эксцентричности наружного диаметра, конусная втулка снабжена вторым конусом, воздействующим на кулачки с конической наружной поверхностью для перемещения нх до упора в корпус, а в последнем установлены взаимодействунпцие со штоком рычажные кулачки, перемещающие в осевом направлении деталь, предварительно надетую на кулачки с конической наружной поверхностью, для ее заклинивания. 15

На чертеже изображен описываемый патрон.

В корпусе 1 патрона размещен шток 2, несущий на себе подпружиненную двухконусную втулку 3, рычажиью кулачки 4 и подпружиненные кулачки 5 с конической наружной поверхностью, на которые эп предварительно надевается обрабатываемая деталь 6, При включении эажи мной системы станка шток 2 получает движение, увлекая за собой двухконусную втулку 3, причем конус с большим углом сообщает кулачкам 5 радиальное перемещение, а

2 конус с меньшим углом поворачивает кулачки 5 центрирующими буртиками к корпусу 1.

При дальнейшем движении штока сжимается пружина 7, и рычажные кулачки 4 надвигают обрабатьтваемую деталь 6 на конус, образованный кулачками 5. Нри раэжатии детали шток 2 отходит вправо, рычажные кулачки 4 отодвигаются, а двухконусная втулка выходит из контакта с кулачками 5, Последние сходятся и освобождается деталь, Формула изобретения

Патрон для крепления полых конических колец, в корпусе которого расположены шток и кулачки с конической наружной поверхностью, получающие радиальное перемена;ние от закрепленной на штоке конусной втулки, отличающий ся тем, что, с целью уменьшения эксцентричности наружного диаметра, конусная втулка снабжена вторым конусом, воздействующим на кулачки с конической наружной поверхностью для перемещения их до упора в корпус, ав последнем установлены взаимодействующие со штоком. рычажные кулачки. перемешающие в осевом направлении деталь, предварительно надетую на кулачки с конической наружной поверхностью, для ее заклинивания.

217871

Составитель С Володина

Техред 3, Фанта. Корректор И. Гокснч

Редактор Л. Гончарова

3аказ 746/170

Филиал ППП "Патент", r» Ужгород, ул. Проектная, 4

Тираж 1207 Подписное

11НИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35; Раушская наб,, д. 4/5
