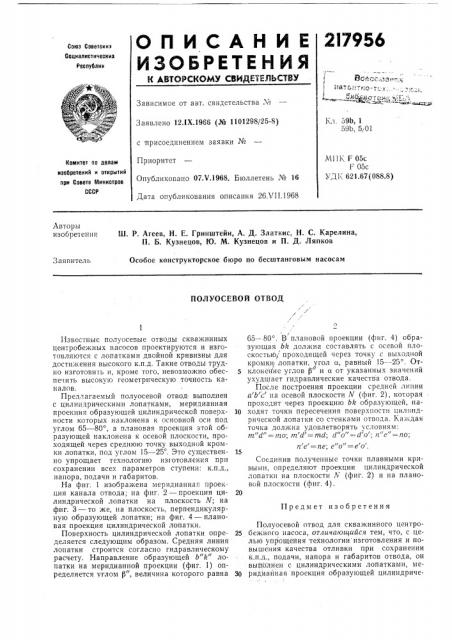

ПОЛУОСЕВОЙ ОТВОД
Предмет изобретения
Известные полуосевые отводы скважинных центробежных насосов проектируются и изготовляются с лопатками двойной кривизны для достижения высокого к.п.д. Такие отводы трудно изготовить и, кроме того, невозможно обеспечить высокую геометрическую точность каналов.
Предлагаемый полуосевой отвод выполнен с цилиндрическими лопатками, меридианная проекция образующей цилиндрической поверхности которых наклонена к основной оси под углом 65 — 80, а плановая проекция этой образующей наклонена к осевой плоскости, проходящей через среднюю точку выходной кромки лопатки, под углом 15 — 25 . Это существенно упрощает технологию изготовления при сохранении всех параметров ступени: к.п,д., напора, подачи и габаритов.
На фиг. 1 изображена меридианная проекция канала отвода; на фиг. 2 — проекция цилиндрической лопатки на плоскость № на фиг. 3 — то же, на плоскость, перпендикулярную образующей лопатки; на фиг. 4 — плановая проекция цилиндрической лопатки.
Поверхность цилиндрической лопатки определяется следующим образом. Средняя линия лопатки строится согласно гидравлическому расчету. Направление образующей b"k" лопатки на меридианной проекции (фиг. 1) определяется углом P", величина которого равна и
65 — 80 . 8 плановой проекции (фиг. 4) образующая bk должна составлять с осевой плоскосты6; проходящей через точку с выходной кромки, лопатки, угол а, равный 15 — 25 . Отклонение углов р" и и от указанных значений ухудшает гидравлические качества отвода.
После построения проекции средней линии а b ñ на осевой плоскости У (фиг. 2), котооая проходит через проекцию bk образующей, на10 ходят точки пересечения поверхности цилиндрической лопатки со стенками отвода. Каждая точка должна удовлетворять условиям:
n å = пе е "о" = е о .
Сосдинив полученные точки плавными кривыми, определяют проекции цилиндрической лопатки на плоскости Т (фиг. 2) и на плановой плоскости (фиг. 4).
Полуосевой отвод для скважинного центро25 бежного насоса, отличающийся тем, что, с целью упрощения технологии изготовления и повышения качества отливки при сохранении к.п,д., подачи, напора и габаритов отвода, он выполнен с цилиндрическими лопатками, ме30 ридиайная проекция образующей цилиндриче2)7956
