Способ асферизации поверхности вращения с применением «маски»

Способ асферизации поверхности вращения с применением «маски»

Иллюстрации

Показать все

Реферат

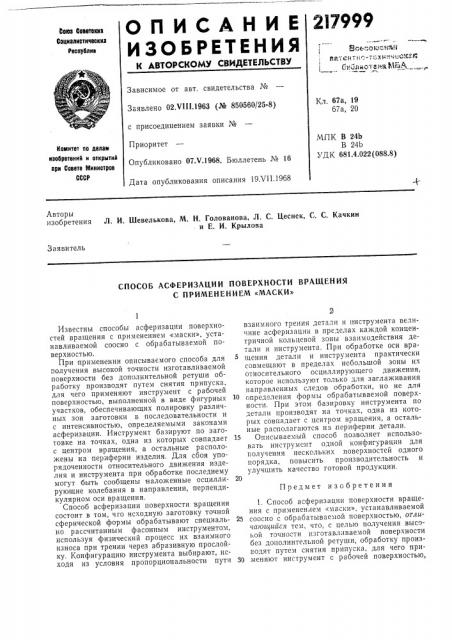

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ссез Советсаа

Ссциалистическиа

Республик

ВсесОюсн ъя патент н -тохнич:c. þé (6и л1иотеР% ИГЛА

Зависимое от авт. свидетельства №

Заявлено 02У1Н.1963 (Эй 850560/25-8) с присоединением заявки №

Приоритет

Опубликовано 07.V.1968. Бюллетень № 16

Дата опубликования описания 19.Л1.19б8

Кл. 67а, 19

67а, 20

МПК В 24Ь

В 24Ь

УДК 681.4.022 (088.8) Комитет ло делам изобретений и открытий сри Сосете Мииистрое

СССР

Авторы изобретения Л. И. Шевелькова, М. Н. Голованова, Л. С. чеснек, С. С. Качкин . и Е. И. Крылова

Заявитель

СПОСОБ АСФЕРИЗАЦИИ ПОВЕРХНОСТИ ВРАЩЕНИЯ

С ПРИМЕНЕНИЕМ «МАСКИ»

Поедмет изобретения

Известны способы асферизации поверхностей вращения с применением «маски», устанавливаемой соосно с обрабатываемой поверхностью.

При применении описываемого способа для получения высокой точности изготавливаемой поверхности без дополнительной ретуши обработку производят путем снятия припуска, для чего применяют инструмент с рабочей поверхностью, выполненной в виде фигурных участков, обеспечивающих полировку различных зон заготовки в последовательности и с интенсивностью, определяемыми закочами асферизации. Инструмент базируют .по заготовке на точках, одна из которых совпадаег с центром вращения, а остальные расположены на периферии изделия. Для сбоя упорядоченности относительного движения изделия и инструмента при обработке последнему могут быть сообщены наложенные осциллирующие колебания в направлении, перпендикулярном оси вращения.

Способ асферизации поверхности вращения состоит в том, чго исходную заготовку точной сферической формы обрабатывают специально рассчитанным фасонным инструментом, используя физический, процесс их взаимного износа при трении через абразивную прослойку. Конфигурацию инструмента выбирают, исходя из условия пропорциональности пути взаимного трения детали и инструмента величине асферизации в пределах каждой концентричной кольцевой зоны взаимодействия де-,àëè и инструмента. При обработке оси вращения детали и инструмента практически совмещают в пределах небольшой зоны их относительного осциллирующего движения, которое используют только для заглаживания направленных следов обработки, но не для

>0 определения формы обрабатываемой поверхности. При этом базировку. инструмента по детали производят на точка, одна из которых совпадает с центром вращения, а остальные располагаются нз,периферии детали.

15 Описываемый способ позволяет использовать инструмент одной конфигурации для г;олучения нескольких поверхностей одного порядка, повысить производительность и улучшить качество готовой продукции.

1. Способ асферизации поверхности вращения с применением <маски», устанавливаемой

25 соосно с обрабатываемой поверхностью, отличающийся тем, что, с целью получения высокой точности изготавливаемой поверхности без дополнительной ретуши, обработку производят путем снятия припуска, для чего при30 меняют инструмент с рабочей поверхностью, 21 999

Составитель В. ьродский

Редактор T. Гончарова Техред Л. Я, Левина Корректоры; О. Б. Тюрина и А. П. Васильева

Заказ 1960/16 Тираж 530 Подписное

ЦНИР(ПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 выполненной в виде фигурных участков, обеспечивающих полировку различных зон заготовки в последовательности и с интенсивностью, опредсляемыми законами асферизации, а инструмент базируют по заготовке па точках, одна пз которых совпадает с центром вращения, а остальные расположены на периферии изделия.

2. Способ по п. 1, отличающийся тем, что, с целью сбоя упорядоченности относительного движения изделия и инструмента, последнему сообщают наложенные осциллирующие колебания в направлении, перпендикулярном оси вращения.
