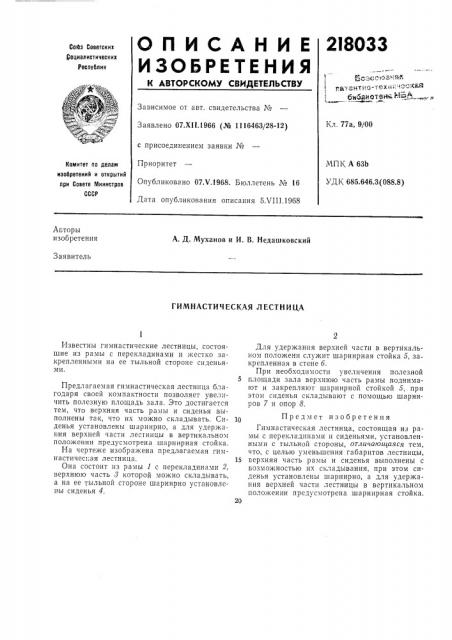

2I8033

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сойз Советских фоциалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 07.XII.1966 (№ 1116463/28-12) Кл. 77а, 9/00 с присоединением заявки №

МПК А 63b

УД К 685.646.3(088.8) Приоритет

Опубликовано 07Х.!968. Бюллетень № 16

Дата опубликования описания 5ХП1.1968

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. Д. Муханов и И. В. Недашковский

Заявитель

ГИМНАСТИЧЕСКАЯ ЛЕСТНИЦА

Для удержания верхней части в вертикальном положени служит шарнирная стойка 5, закрепленнаяая в стене б.

При необходимости увеличения полезной

5 площади зала верхнюю часть рамы поднимают и закрепляют шарнирной стойкой 5, при этом сиденья складывают с помощью шарниров 7 и опор 8.

Предмет изобретения

Гимнастическая лестница, состоящая из рамы с перекладинами и сиденьями, установленными с тыльной стороны, отличающаяся тем, что, с целью уменьшения габаритов лестницы, 15 верхняя часть рамы и сиденья выполнены с возможностью их складывания, при этом сиденья установлены шарнирно, а для удержания верхней части лестницы в вертикальном положении предусмотрена шарнирная стойка.

Известны гимнастические лестницы, состояшие из рамы с перекладинами и жестко закрепленными на ее тыльной стороне сиденьями.

Предлагаемая гимнастическая лестница благодаря своей компактности позволяет увеличить полезную площадь зала. Это достигается тем, что верхняя часть рамы и сиденья выполнены так, что их можно складывать. Сиденья установлены шарнирно, а для удержания верхней части лестницы в вертикальном положении предусмотрена шарнирная стойка.

На чертеже изображена предлагаемая гимнастическая лестница.

Она состоит из рамы 1 с перекладинами 2, верхнюю часть 8 которой можно складывать, а на ее тыльной стороне шарнирно установлены сиденья 4. т 5c=с с.k;iвi:ala ! уа гу нт !о-т6х чi (fA

I

Г,% .. Д бтч0йиОтО тч1 ",.с .„

Л«« †. — «

218033

Редактор В. Ф. Чулкова

Заказ 2029)14 Тираж 530 Пс дпнсное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, п р. Сапунов а, 2

Составитель Г. Чурсин

Техред P. М. Новикова

Корректоры: Н. И. Быстрова и Т. Д. Чунаева
