Механизм к ткацкому станку для регулирования длины штучных изделии
Патент 218067
Классы МПК
Механизм к ткацкому станку для регулирования длины штучных изделии
Иллюстрации
Реферат

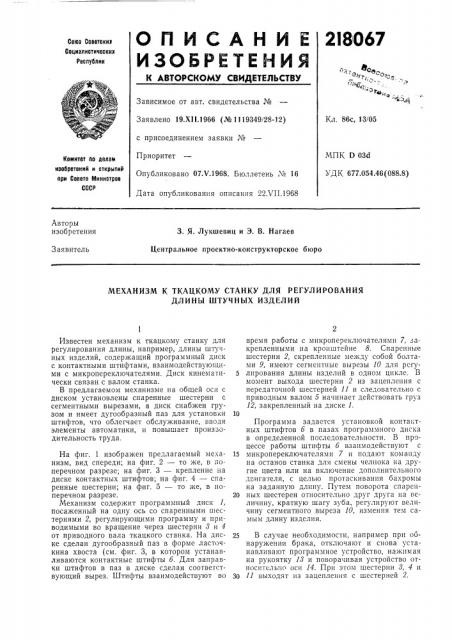

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
218067
Сова Саветоких
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 19.Х11,1966 (№ 1119349!28-12) с присоединением заявки №
Приоритет
Опубликовано 07 т1.1968. Бюллетень ¹ 16
Дата опубликования описания 22Х11.1968
Кл. 86с, 13/05
МПК D 03c1
УДК 677.054.46(088.8) Комитет по делам иаобретений и открытий при Совете Министров
СССР
Авторы изобретения
3. Я, Лукшевиц и 3, В. Нагаев
Центральное проектно-конструкторское бюро
Заявитель
МЕХАНИЗМ К ТКАЦКОМУ СТАНКУ ДЛЯ РЕГУЛИРОВАНИЯ
ДЛИНЫ ШТУЧНЫХ ИЗДЕЛИЙ
Известен механизм к ткацкому станку для регулирования длины, например, длины штучных изделий, содержащий программный диск с контактными штифтами, взаимодействующими с микропереключателями. Диск кинематически связан с валом станка.
В предлагаемом механизме на общей оси с диском установлены спаренные шестерни с сегментными вырезами, а диск снабжен грузом и имеет дугообразный паз для установки штифтов, что облегчает обслуживание, вводя элементы автоматики, и повышает производительность труда.
На фиг. 1 изображен предлагаемый механизм, вид спереди; на фиг. 2 — то же, в поперечном разрезе; на фиг. 3 — крепление на диске контактных штифтов; на фиг. 4 — спаренные шестерни; на фиг. 5 — то же, в поперечном разрезе.
Механизм содержит программный диск 1, посаженный на одну ось со спаренными шестернями 2, регулирующими программу и приводимыми во вращение через шестерни 8 и 4 от приводного вала ткацкого станка. На диске сделан дугообразный паз в форме ласточкина хвоста (см. фиг. 3, в котором устанавливаются контактные штифты 6. Для заправки штифтов в паз в диске сделан соответствующий вырез. Штифты взаимодействуют во время работы с микропереключателями 7, =акрепленными на кронштейне 8. Спаренные шестерни 2, скрепленные между собой болтами 9, имеют сегментные вырезы 10 для регу5 лирования длины изделий в одном цикле. В момент выхода шестерни 2 из зацепления с передаточной шестерней 11 и следовательно с приводным валом 5 начинает действовать груз
12, закрепленный на диске 1.
Программа задается установкой контактных штифтов 6 в пазах программного диска в определенной последовательности. В процессе работы штифты 6 взаимодействуют с
15 микропереключателями 7 и подают команду на останов станка для смены челнока на другие цвета или на включение дополнительного двигателя, с целью протаскивания бахромы на заданную длину. Путем поворота спарен20 ных шестерен относительно друг друга на величину, кратную шагу зуба, регулируют величину сегментного выреза 10, изменяя тем самым длину изделия.
25 В случае необходимости, например при оонаружении брака, отключают и снова устанавливают программное устройство, нажимая на рукоятку 18 и поворачивая устройство относительно оси 14. При этом шестерни 8, 4 и
30 11 выходят из зацепления с шестерней 2.
218067
Предмет изобретения
Механизм к ткацкому станку для регулирования длины штучных изделий, содержащий программный диск с контактными штифтами. взаимодействующими с микропереключателями. кинематически связанный с валом станка, отличающийся тем, что, с целью повышения производительности, на общей оси с диском установлены спаренные шестерни с сегментными вырезами, а диск снабжен грузом и
5 имеет дугообразный паз для установки штифтов.
