2!80 88

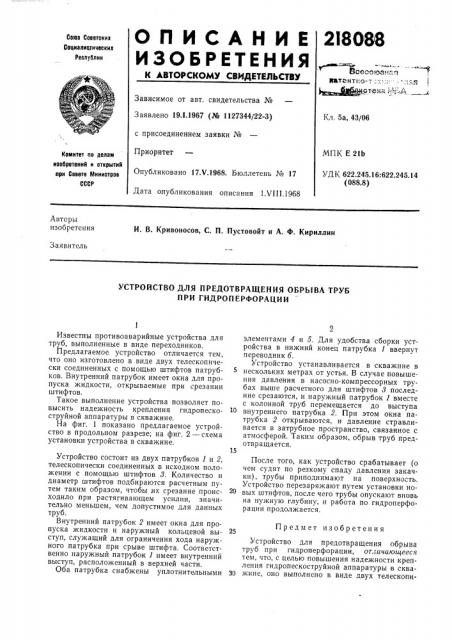

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Все"о оо ". втатантно--, ".-:.::;: ,ф 1фйот ы .":. д-4

Зависимое от авт. свидетельства №

Заявлено 19 1.1967 (№ 1127344/22-3) Кл. 5а, 43/06 с присоединением заявки №

Приоритет

МШ(Е 21Ь

УД К 622.245.16:622.245.14 (088.8) Комитет по делам изобретений и открытиЯ при Совете Министров

СССР

Опубликовано 17.Ч.1968. Бюллетень ¹ 17

Дата опубликования описания 1 VIII.1968

Авторы изобретения

И. В. Кривоносов, С. П. Пустовойт и А. Ф. Кириллин

Заявитель

УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ ОБРЫВА ТРУБ

ПРИ ГИДРОПЕРФОРАЦИИ

Известны противоаварийные устройства для труб, выполненные в виде переходников.

Предлагаемое устройство отличается тем, что оно изготовлено в виде двух телескопически соединенных с помощью штифтов патрубков. Внутренний патрубок имеет окна для пропуска жидкости, открываемые при срезании штифтов.

Такое выполнение устройства позволяет повысить надежность крепления гидропескоструйной аппаратуры в скважине.

На фиг. 1 показано предлагаемое устройство в продольном разрезе; на фиг. 2 — схема установки устройства в скважине.

Устройство состоит из двух патрубков 1 и 2, телескопически соединенных в исходном положении с помощью штифтов 8. Количество и диаметр штифтов подбираются расчетным путем таким образом, чтобы их срезание происходило при растягивающем усилии, значительно меньшем, чем допустимое для данных труб.

Внутренний патрубок 2 имеет окна для пропуска жидкости и наружный кольцевой выступ, служащий для ограничения хода наружного патрубка при срыве штифта. Соответственно наружный патрубок 1 имеет внутренний выступ, расположенный в верхней части.

Оба патрубка снабжены уплотнительными элементами 4 и 5. Для удобства сборки устройства в нижний конец патрубка 1 ввернут череводник 6.

Устройство устанавливается в скважине в нескольких метрах от устья. В случае повышения давления в насосно-компрессорных трубах выше расчетного для штифтов 3 последние срезаются, и наружный патрубок 1 вместе с колонной труб перемещается до выступа

10 внутреннего патрубка 2. При этом окна патрубка 2 открываются, и давление стравливается в затрубное пространство, связанное с атмосферой. Таким образом, обрыв труб предотвращается.

После того, как устройство срабатывает (о чем судят по резкому спаду давления закачки), трубы приподнимают на поверхность.

Устройство перезаряжают путем установки новых штифтов, после чего трубы опускают вновь на нужную глубину, и работа по гидроперфорации продолжается.

Предмет изобретения

Устройство для предотвращения обрыва труб при гидроперфорации, отличиющееся тем, что, с целью повышения надежности крепления гидропескоструйной аппаратуры в сква30 жине, оно выполнено в виде двух телескопи218088 для пропуска жидкости, открываемые при с р ез ании штифтов.

Ф г.!

Фы2. 2

Составитель Т. Ясенева

Текред T. П. Курилко

Редактор Н. Л. Корченко

Заказ 2099/8 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 чески соединенных с помощью штифтов патрубков, внутренний из которых имеет окна

Корректоры: Л. В. Юшина и С. А. Башлыкова
