Реферат



2I8l20

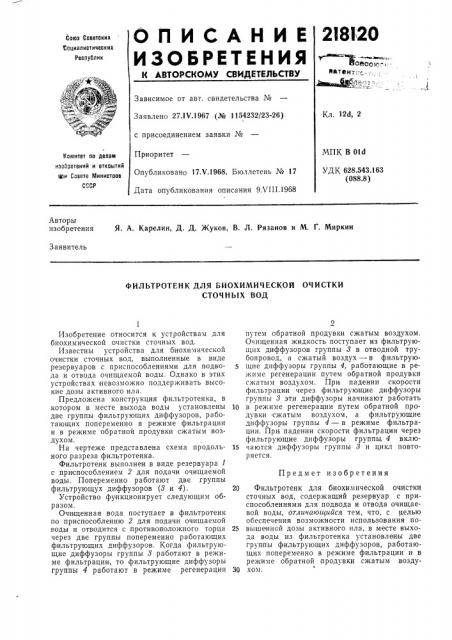

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Йоез Советских

Социалистических

Республик сРтзон.-; . латент, » . вакф . фф :. j Г

Зависимое от авт. свидетельства N

Заявлено 27.1Ч.1967 (№ 1154232/23-26) Кл. 12d, 2 с присоединением заявки М

МПК В 01d

УДК 628.543.163 (088.8) Приоритет

Опубликовано 17 Ч.1968. Бюллетень Хо 17

Дата опубликования описания 9.VIII.1968

Комитет по делам нзобдетеннй и откоытий

Фн Совете Министров

Авторы изобретения Я. А. Карелин, Д. Д. Жуков, В. Л. Рязанов и М. Г. Миркин

Заявитель

ФИЛЬТРОТЕНК ДЛЯ БИОХИМИЧЕСКОИ ОЧИСТКИ

СТОЧ Н ЫХ ВОД

Предмет изобретения

Изобретение относится к устройствам для биохимической очистки сточных вод.

Известны устройства для биохимической очистки сточных вод, выполненные в виде резервуаров с приспособлениями для подвода и отвода очищаемой воды. Однако в этих устройствах невозможно поддерживать высокие дозы активного ила.

Предложен а конструкция фильтротенка, в котором в месте выхода воды установлены две группы фильтрующих диффузоров, работающих попеременно в режиме фильтрации и в режиме обратной продувки сжатым воздухом.

На чертеже представлена схема продольного разреза фильтротенка.

Фильтротенк выполнен в виде резервуара 1 с приспособлением 2 для подачи очищаемой воды. Попеременно работают две группы фильтрующух диффузоров (8 и 4).

Устройство функционирует следующим образом.

Очи щенная вода поступает в фильтротенк по приспособлению 2 для подачи очищаемой воды и отводится с противоположного торца через две группы попеременно работающих фильтрующих диффузоров. Когда фильтрующие диффузоры группы 3 работают в режиме фильтрации, то фильтрующие диффузоры группы 4 работают в режиме регенерации

2 путем обратной продувки сжатым воздухом.

Очищенная жидкость поступает из фильтрующпх диффузоров группы 8 в отводной трубопровод, а сжатый воздух — в фильтрующие диффузоры группы 4, работающие в режиме регенерации путем обратной продувки сжатым воздухом. При падении скорости фильтрации через фильтрующие диффузоры группы 8 эти диффузоры начинают работать

10 в режиме регенерации путем обратной продувки сжатым воздухом, а фильтрующие диффузоры группы 4 — в режиме фильтрации. При падении скорости фильтрации через фильтрующие диффузоры группы 4 вклю15 чаются диффузоры группы 3 и цикл повторяется.

20 Фильтротенк для биохимической очистки сточных вод, содержащий резервуар с приспособлениями, для подвода и отвода очищаевой воды, отличающийся тем, что, с целью обеспечения возможности использования по25 вышенной дозы активного ила, в месте выхода воды из фильтротенка установлены две группы фильтрующих диффузоров, работающих попеременно в режиме фильтрации и в режиме обратной продувки сжатым возду30 хом.

218120

Составитель С. Ковнак

Редактор A. Г. Лежнина Техред T. l1. Курилко Корректоры: Г. И. Плешакова и Т. Д. Чунаева

Заказ 2106/5 Тираж 530 Подписное

ЦНИИП1Л Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2
