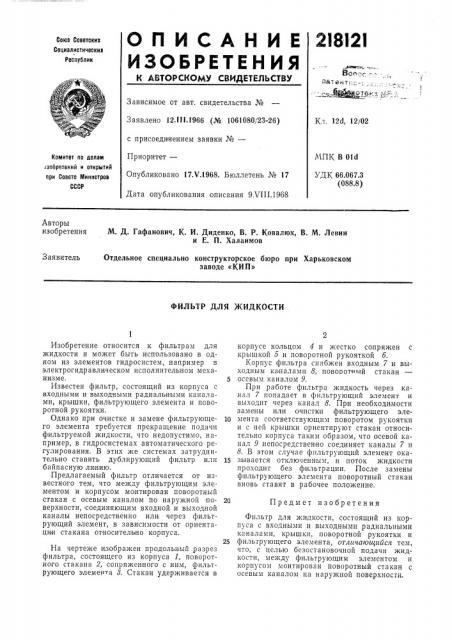

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.1111966 (№ 1061080/23-26) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 17.Ч.1968. Бюллетень ¹ 17

Дата опубликования описания 9Ч111.1968

К,т. 12d, 12/02

МПК В OId

УДК 66.067.3 (088.8) Комитет по делам нзойретений и открытий при Сосете Миннстрое

СССР

Авторы изобретения

М. Д. Гафанович, К. И. Диденко, В. P. Ковалюх, В. М. Левин и Е. П. Халаимов

Заявитель

Отдельное специально конструкторское бюро при Харьковском заводе «КИП»

ФИЛЬТР ДЛЯ ЖИДКОСТИ

Изобретение относится к фильтрам для жидкости и может быть использовано в одном из элементов гидросистем, например в электрогидравлическом исполнительном механизмее.

Известен фильтр, состоящий из корпуса с входными и выходными радиальными каналами, крышки, фильтрующего элемента и поворотной рукоятки.

Однако при очистке и замене фильтрующего элемента требуется прекращение подачи фильтруемой жидкости, что недопустимо, например, в гидросистемах автоматического регулирования. В этих же системах затруднительно ставить дублирующий фильтр или байпасную ли нию.

Предлагаемый фильтр отличается от известного тем, что между фильтрующим элементом и корпусом монтирован поворотный стакан с осевым каналом по наружной поверхности, соединяющим входной и выходной каналы непосредственно или через фильтрующий элемент, в зависимости от ориентации стакана относительно корпуса.

На чертеже изображен продольный разрез фильтра, состоящего из корпуса 1, поворотного стакана 2, сопряженного с ним, фильтрующего элемента 8. Стакан удерживается в корпусе кольцом 4 и жестко сопряжен с крышкой 5 и поворотной рукояткой б.

Корпус фильтра снабжен входным 7 и выходным каналами 8, поворотный стакан

5 осевым каналом 9.

При работе фильтра жидкость через каHB I 7 попадает в фильтрующий элемент и выходит через канал 8. При необходимости замены или очистки фильтрующего эле10 мента соответствующим поворотом рукоятки и с ней крышки ориентируют стакан относительно корпуса таким образом, что осевой канал 9 непосредственно соединяет каналы 7 и

8. В этом случае фпльтрующий элемент ока15 зывается отключенным, и поток жидкости проходит без фильтрации. После замены фильтрующего элемента поворотный стакан вновь ставят в рабочее положение.

20 Предмет изобретения

Фильтр для жидкости, состоящий из корпуса с входными и выходными радиальными каналами, крышки, поворотной рукоятки и

25 фильтрующего элемента, отличающийся тем, что, с целью безостановочной подачи жидкости, между фпльтрующим элементом и корпусом монти рован поворотный стакан с осевым каналом на наружной поверхности.
