Устройство для испытания на взрываемость газовоздушных смесей

Устройство для испытания на взрываемость газовоздушных смесей

Иллюстрации

Показать все

Реферат

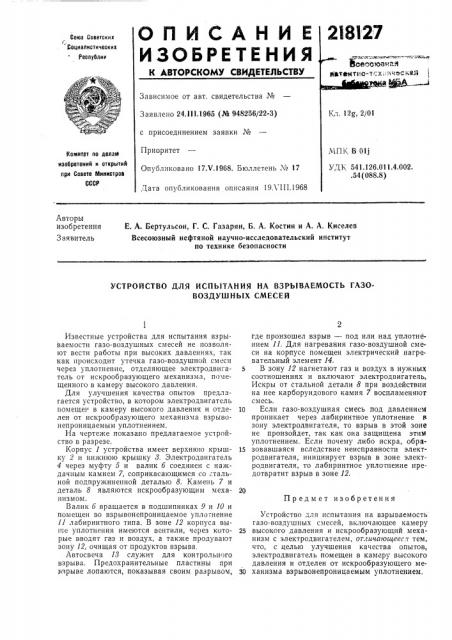

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Ресоублик

1L\ ß ичФ кйЯ

Зависимое от авт. свидетельства №

Заявлено 24.111.1965 (№ 948256/22-3) с присоединением заявки №

Приоритет

Опубликовано 17.V.1968. Бюллетень ¹ 17

Номитвт ло делам изобретений и открытий ори Совете Министров

СССР

1,4.002.

Дата опубликования описания 19Х111.1968

Авторы изобретения

3 аявитель

Е. A. Бертульсон, Г. С. Газарян, Б. А. Костин и А. A. Киселев

Всесоюзный нефтяной научно-исследовательский институт по технике безопасности

УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ НА ВЗРЫВАЕМОСТЪ ГАЗОВОЗДУШНЫХ СМЕСЕЙ

Предмет изобретения

Известные устройства для испытания взрываемости газо-воздушных смесей не позволяют вести работы при высоких давлениях, так как происходит утечка газо-воздушной смеси через уплотнение, отделяющее электродвигатель от искрообразующего механизма, помещенного в камеру высокого давления.

Для улучшения качества опытов предлагается устройство, в котором электродвигатель помещен в камеру высокого давления и отделен от искрообразующего механизма взрывонепроницаемым уплотнением.

На чертеже показано предлагаемое устройство в разрезе.

Корпус 1 устройства имеет верхнюю крышку 2 и нижнюю крышку 8. Электродвигатель

4 через муфту 5 и валик б соединен с наждачным камнем 7, соприкасающимся со стальной подпружиненной деталью 8. Камень 7 и деталь 8 являются искрообразующим механизмом.

Валик б вращается в подшипниках 9 и 10 и помещен во взрывонепроницаемое уплотнение

11 лабиринтного типа. В зоне 12 корпуса выи:е уплотнения имеются вентили, через которые вводят газ и воздух, а также продувают зону 12, очищая от продуктов взрыва.

Автосвеча 18 служит для контрольного взрыва. Предохранительные пластины при нарыве лопаются, показывая своим разрывом, где произошел взрыв — под или над уплотнением 11. Для нагревания газо-воздушной смеси на корпусе помещен электрический нагревательный элемент 14.

В зону 12 нагнетают газ и воздух в нужных соотношениях и включают электродвигатель, Искры от стальной детали 8 при воздействии на нее карборундового камня 7 воспламеняют смесь.

10 Если газо-воздушная смесь под давлением проникает через лабиринтное уплотнение и зону электродвигателя, то взрыв в этой зоне не произойдет, так как она защищена этим уплотнением. Если почему либо искра, обра1S зовавшаяся вследствие неисправности электродвигателя, инициирует взрыв в зоне электродвигателя, то лабиринтное уплотнение предотвратит взрыв в зоне 12.

Устройство для испытания на взрываемость газо-воздушных смесей, включающее камеру

25 высокого давления и искрообразующий механизм с электродвигателем, отличпющеесл тем, что, с целью улучшения качества опытов, электродвигатель помещен в камеру высокого давления и отделен от искрообразующего меЗ0 ханизма взрывонепроницаемым уплотнением.
