Катушка индуктивности
Иллюстрации
Реферат
2I83I4

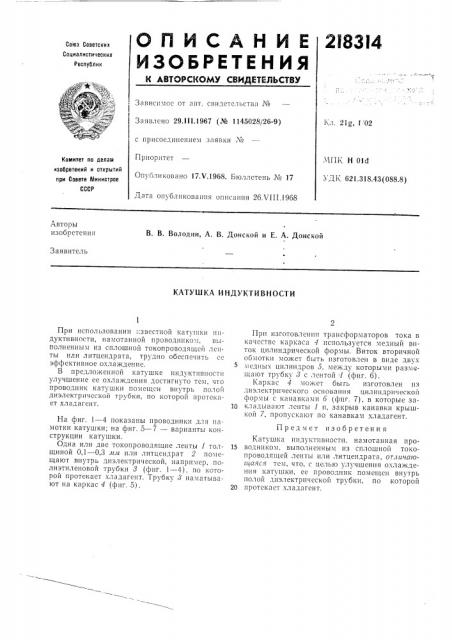

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Согсэ Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 21g, 1 02
Заявлено 29.1!1.1967 (№ 1145028/26-9) с присоединением заявки №
Приоритет
Опубликовано 17Х.1968. Бюллетень ¹ 17.ЧПК Н Old
УД К 621. 318.43 (088,8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Дата опубликовашгя описания 2бХП1.1968
Авторы изобретения
В. В. Володин, А. В. Донской и Е. А. Донской
Заявитель
КАТУШКА ИНДУКТИВНОСТИ
При использовании известной катугнки индуктивности, намотанной проводнико.,r, выполненным из сплошной токопроводящсй лен ты или литцендрата, трудно обеспечить сс эффективное охлаждение.
В предложенной катушке индуктивности улучшение ес охлаждения достигнуто тем, что проводник катушки помещен внутрь полой диэлектрической трубки, по которой протекает хл ада гент.
На фиг. 1 — 4 показаны проводники для на мотки катушки; на фиг. 5 — 7 — варианты конструкции катушки.
Одна или две токопроводящие ленты 1 толщиной 0,1 — 0,3 миг или литцендрат 2 помещают внутрь диэлектрической, например, полиэтиленовой трубки 8 (фиг. 1 — 4), по которой протекает хладагент. Трубку 3 наматывают на каркас 4 (фиг. 5).
При изготовлении трансформаторов тока в качестве каркаса 4 используется медный виток цилиндрической формы. Виток вторичной обмотки может быть изготовлен в виде двух медных цилиндров 5, между которыми размещают трубку 8 с лентой 1 (фиг. 6).
Каркас 4 может быть изготовлен из диэлектрического основания цилгигдрической формы с канавками 6 (фиг. 7), в которые за1р кладывают ленты 1 и, закрыв канавки крышкой 7, пропускают по канавкам хладагент.
Предмет изобретения
Катушка индуктивности. намотанная про15 водником, выполненным из сплошной токопроводящей ленты или литцендрата, от.гичагогггаясл ",ем, что, с целью улучшения охлаждения катушки, ее проводник помещен внутрь полой диэлектрической трубки, по которой
20 протекает хладагент.
Фиг. 2
Составитель Ю. Козлов
Техрсд T. П. Курилко Корректор И. Л. Кириллова
Редактор Э. Н. Шибаева
Типография, пр. Сапунова, 2
Заказ 2362/10 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
