Смазка для резания металлов
Иллюстрации
Реферат

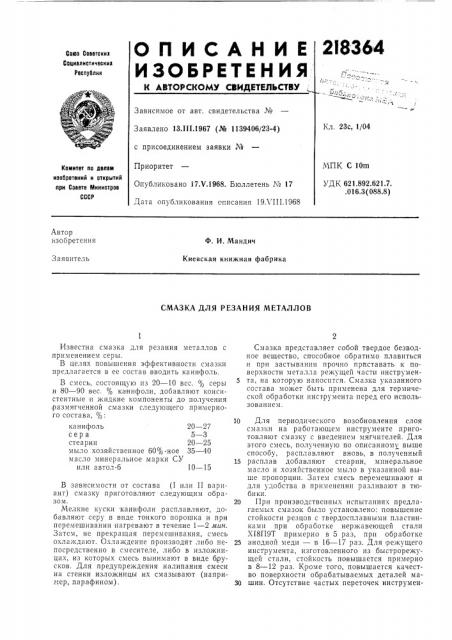

2I8364
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетскнз
Социапнстнческна
Республик
Зависимое от авт. свидетельства №
Кл. 23с, 1/04
Заявлено 13.111.1967 (№ 1139406/23-4) с присоединением заявки №
Приоритет
Опубликовано 17Х.1968. Бюллетень № 17
Дата опубликования списания 19ХП1.1968
МПК С 10m
УДК, 621.892.621.7. .016.3 (088.8) Комитет по делам изобретений н открытий при Совете Министров
СССР
Автор изобретения
Ф. И. Мандич
Киевская книжная фабрика
Заявитель
СМАЗКА ДЛЯ РЕЗАНИЯ МЕТАЛЛОВ
Известна смазка для резания металлов с применением серы.
В целях повышения эффективности смазки предлагается в ее состав вводить канифоль.
В смесь, состоящую из 20 — 10 вес. % серы и 80 — 90 вес. % канифоли, добавляют консистентные и жидкие компоненты до получения размягченной смазки следующего примерного состава, %: канифоль 20 — 27 сера 5 — 3 стеарин 20 — 25 мыло хозяйственное 60%-ное 35 — 40 масло минеральное марки СУ или автол-6 10 — 15
В зависимости от состава (I или II вариант) смазку приготовляют следующим образом.
Мелкие куски канифоли расплавляют, добавляют серу в виде тонкого порошка и при перемешивании нагревают в течение 1 — 2 мин.
Затем, не прекращая перемешивания, смесь охлаждают. O ëàæäåíèå производят либо непосредственно в смесителе, либо в изложницах, из которых смесь вынимают в виде б русков. Для предупре>кдения налипания смеси на стенки изложницы их смазывают (например, парафином).
Смазка представляет собой твердое безводное вещество. способное обратимо плавиться и при застывзнии прочно приставать к поверхности металла режущей части инструмен5 та, на которую наносится. Смазка указанного состава может быть применена для термической обработки инструмента перед его использованием.
10 Для периодического возобновления слоя смазки на работающем инструменте приготовляют смазку с введением мягчителей. Для этого смесь, полученную по описанному выше способу, расплавляют вновь, в полученный
15 расплав добавляют стеарин, минеральное масло и хозяйственное мыло в указанной выше пропорции. Затем смесь перемешивают и для удобства в применении разливают в тюбики.
20 При производственных испытаниях предлагаемых смазок было установлено: повышение стойкости резцов с твердосплавными пластинками при обработке нержавеющей стали
Х18П9Т примерно в 5 раз, при обработке
25 анодной меди — в 16 — 17 раз. Для режущего инструмента, изготовленного из быстрорежущей стали, стойкость повышается примерно в 8 — 12 раз. Кроме того, повышается качество поверхности обрабатываемых деталей ма30 шин. Отсутствие частых переточек инструмен218364
Предмет изобретения
Составители А. Сандо
Тскрсд А. А. Камышникова
Редактор А, Лежнина
Корректоры: Г. И. Плешакова и Л. В. Юшина
Заказ 2134;7 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, iip. Серова, д. 4
Т;гпогра< ин, пр. Сап1ггова, 2 та способствует повышению производительности труда.
1. Смазка для резания металлов с применением серы, отличающаяся тем, что, с цстгью повышения эффективности смазки, в сс состав входит канифоль.
2. Смазка по и. 1, отличающаяся тем, {To в ее состав Bxîäèò 20 — 10% серы и 80 — 90% канифоли.
3. Смазка по п. 1, от.гичагоигаяся тем, что для облегчения нанесения смазки на режу5 щий инструмент в c состав входит мыло, стеарин и минеральное масло.
4, Смазка IIo п, 3, отличагощаяс«тем, что в сс состав входит 5 — 3% серы, 20 — 27,го канифоли, 35 — 40% мыла, 20 — 25% стеарина и
10 10 — 15% минерального масла.
