Реферат



2I839 5

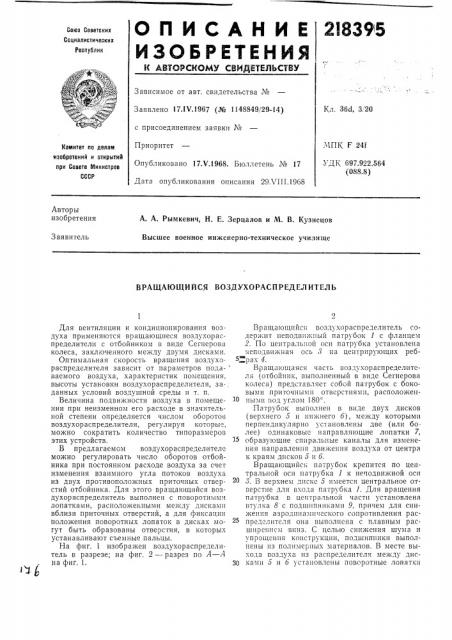

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 36d, 3 20

Заявлено 17.IV.196? (№ 1148849!29-14) с присоединением заявки ¹

Приоритет

Опубликовано 17.V.1968. Вюллетень № 17

Дата опубликования описания 29ХП1.1968

МПК F 241

Нотвитет па делаи изобретений и открытий при Совете Министров

СССР

УДК 697.922.564 (088.8) Авторы изобретения

А. А. Рымкевич, Н. Е. Зерцалов и М. В. Кузнецов

Высшее военное инженерно-техническое училчще

Заявитель

ВРАЩАЮЩИ Й СЯ ВОЗДУХОРАСП РЕДЕЛ ИТЕЛ Ь на фиг. 1. 1

Для вентиляции и кондиционирования воздуха применяются вращающиеся воздухораспределители с отбойником в виде Сегнерова колеса, закл;оченного между двумя дисками.

Оптимальная скорость вращения воздухораспределителя зависит от параметров пода- ваемого воздуха, характеристик помещения, высоты установки воздухораспределителя, за-, данных условий воздушной среды и т. п.

Величина подвижности воздуха в помещении при неизменном его расходе в значительной степени определяется числом оборотов воздухораспределителя, регулируя которые, можно сократить количество типоразмеров этих устройств.

В предлагаемом воздухораспределителе можно регулировать число оборотов отбойника при постоянном расходе воздуха за счет изменения взаимного угла потоков воздуха из двух противоположных приточных отверстий отбойника. Для этого вращающийся воздухораспределитель выполнен с поворотными лопатками, расположенными между дисками вблизи приточных отверстий, а для фиксации положения поворотных лопаток в дисках могут быть образованы отверстия, в которых устанавливают съемные пальцы.

На фиг. 1 изображен воздухораспределитель в разрезе; на фиг. 2 — разрез по А —. -1

Вращающийся воздухораспределитель содержит неподвижный патрубок 1 с фланцем

2. По центральной оси патрубка установлена неподвижная ось З,а центрирующих реб5рах 4.

Вращгпощаяся часть воздухораспределитсля (отбойник, выполненный в виде Сегнерова колеса) представляет собой пагрубок с боковыми приточными отверстиями, расположен10 ными под углом 180 .

Патрубок выполнен в виде двух дисков (верхнего 5 и нижнего 6), между которыми перпендикулярно установлены две (или более) одинаковые направляющие лопатки 7, образующие спиральные каналы для изменения направления движения воздуха от центра к краям дисков 5 и 6.

Вращающийся патрубок крепится по центральной оси патрубка 1 к неподвижной оси

8. В верхнем диске 5 имеется центральное отверстие для входа патрубка l. Для вращения патрубка в цевтральнои части установлена втулка 8 с подшипниками 9, причем для снижения аэродинамического сопротив IcHHB р3с

2 пределителя она выполнена с плавным расширением вниз. С целью снижения шума и упрощения конструкции, подшигшики выполнены из полимерных материалов. В месте выхода воздуха из распределителя между дис30 ками 5 и 6 установлены поворотные лопатки

218395 рФа

UI

Составитель Л. Романова

Редактор 3. Хухрыгина Тсхред T. П. Курилко Корректор Л. В. Юшина

Заказ 2!51/18 Т ., 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, r.р. Сапунова, 2

17, 10 на осях 11, которые изменяют направление выхода воздуха из распределителя и таким образом гмен1нот число оборотов вращающегося распределителя в зависимости от своего положения. Пальцы 12, входящие в отверстия дисков б и б и поворотных лопаток !О, фиксируют эти лопатки относительно указанны. : дисков.

При проходе воздуха через воздухораспрсделитель отбойник вращается и интенсивно гасит температуры и скорости в пргггочных струях, истекающих из воздухораспрс 1слптеля.

Направление потока воздуха, входящего пз приточных отверстий, в зависимости от положения поворотных лопаток 10 может изменяться в пределах угла близкого к 90 . Изменение этого направления влияет на величину реактивной составляющей силы, приводящей патрубок во вращение, а отсюда — на число оборотов.

Чтобы расход воздуха оставался нспзменны;I, при регулировании числа оборотов крайнее положение лопаток 10 таково. что при регулировании не происходит уменыпения плогцадн сечения приточных отверстий, 5

Предмет изобретения

1. Вращающийся воздухораспределитсль с отбойником в виде Сегнсрова колеса. заключенного между дисками, от.гггчагошийся тем, 10 что, с целью oci щсствлснггя рсгулирова.ния гнсла оборотов отбойнпка и ри постоянном расходе воздуха за счет изменения взаимного угла потоков воздуха пз двух протпвополож1 ых прито lllblx отверстий отбойннка, вращаю15 щпйся воздухораспрсде",èòåëü выполнен с поL О 1то т н 1з1. i 11 л о п а т к а ы и, р а с и о л о нес н н ы хг и м с жду дисками вблизи прито нных отверстий.

2. Воздухораспределитсль по п, 1, от.гичагогггийся тем, что для фиксации положения по20 ьоротных лопаток, в дисках образованы огперстня, в которых устанавливают съемные пальцы.
