2184 76

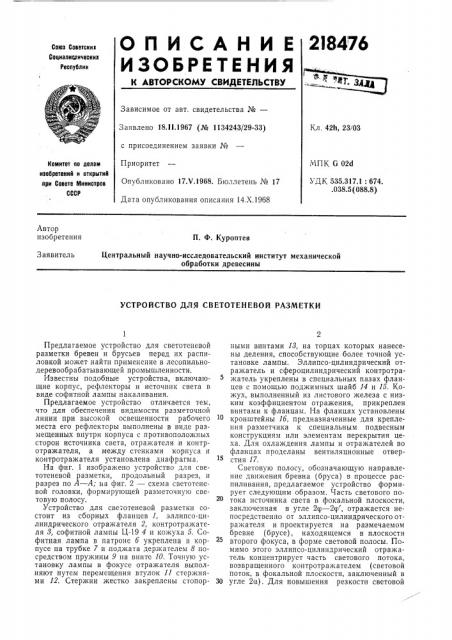

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт, свидетельства №вЂ”
Заявлено 18 1!.1967 (№ 1134243/29-33) с присоединением заявки №
Приоритет
Опубликовано 17.Ч.1968. Бюллетень № 17
Дата опубликования описания 14.Х.1968
Кл. 42h, 23/03
МПК G 02с1
УДК 535.317.1: 674. .038.5 (088.8) Комитет по делам изобретеиий и открытий при Совете Министров
СССР
Автор изобретения
П. Ф. Куроптев
Заявитель
Центральный научно-исследовательский институт механической обработки древесины
УСТРОЙСТВО ДЛЯ СВЕТОТЕНЕВОЙ РАЗМЕТКИ
Предлагаемое устройство для светотеневой разметки бревен и брусьев перед их распиловкой может найти применение в лесопильнодеревообрабатывающей промышленности.
Известны подобные устройства, включающие корпус, рефлекторы и источник света в виде софитной лампы накаливания.
Предлагаемое устройство отличается тем, что для обеспечения видимости разметочной линии при высокой освещенности рабочего места его рефлекторы выполнены в виде размещенных внутри корпуса с противоположных сторон источника света, отражателя,и контротражателя, а между стенками корпуса и контротражателя установлена диафрагма.
На фиг. 1 изображено устройство для светотеневой разметки, продольный разрез, и разрез по А — А; на фиг. 2 — схема светотеневой головки, формирующей разметочную световую полосу.
Устройство для свеготеневой разметки состоит из сборных фланцев 1, эллипсо-цилиндрического отражателя 2, контротражателя 8, софитной лампы Ц-19 4 и кожуха 5. Софитная лампа в патроне б укреплена в корпусе на трубке 7 и поджата держателем 8 посредством пружины 9 на винте 10. Точную установку лампы в фокусе отражателя выполняют путем перемещения втулок 11 стержнями 12. Стержни жестко закреплены стопорными винтами 18, на торцах которых нанесены деления, способствующие более точной установке лампы. Эллипсо-цилиндрический отражатель и сфероцилиндрический контротражатель укреплены в специальных пазах фланцев с помощью поджимных шайб 14 и 15. Кожух, выполненный из листового железа с низким коэффициентом отражения, прикреплен винтами к фланцам. На фланцах установлены кронштейны 1б, предназначенные для крепления разметчика к специальным подвесным конструкциям или элементам перекрытия цеха. Для охлаждения лампы и отражателей во фланцах проделаны вентиляционные отверстия 17.
Световую полосу, обозначающую направление движения бревна (бруса) в процессе распиливания, предлагаемое устройство формирует следующим образом. Часть светового потока источника света в фокальной плоскости, заключенная в угле 2<р — 2 р, отражается непосредственно от эллипсо-цилиндрического отражателя и проектируется на размечаемом бревне (брусе), находящемся в плоскости второго фокуса, в форме световой полосы. Помимо этого эллипсо-цилиндрический отражатель концентрирует часть светового потока, возвращенного контротражателем (световой поток, в фокальной плоскости, заключенный в
30 угле 2а). Для повышения резкости световой
218476
М4
11 полосы центральную зону отражателя выполняют неотражающей, поскольку центральная зона сама по себе дает более размытую линию и при этом отраженные от нее световые лучи проходят через колбу лампы и отклоняются. Повышение резкости разметочной линии обеспечивает диафрагмирование светового потока между кромками кожуха б и кромками контротражателя 8. Контротражатель также устраняет попадание рассеянного светового потока на размечаемую поверхность и тем самым улучшает условия видимости световой полосы.
Одна светооптическая головка обеспечивает хорошую видимость разметочной линии длиной до 3 м. При большей длине распиливаемого материала необходимо использовать соответствующее количество головок.
Светотеневое устройство крепят над подающим механизмом станка, например впередирамными тележками, таким образом, чтобы световая полоса была сфокусирована на поверхности подготовленного к распиловке бревна (бруса) и совпадала с продольной оськ станка.
Расстояние от светотеневого устройства до фокусировки разметочной линии определяется эксплуатационными требованиями и его выбирают минимально допустимым для нормальной работы. Например, при установке устройства перед лесопильной рамой это расстояние составляет 1200 мм.
Предмет изобретения.
Устройство для светотеневой разметки бревен и брусьев перед их распиловкой, включающее корпус, рефлекторы, источник света в виде софитной лампы накаливания, отличаюи ееся тем, что, с целью обеспечения видимости разметочной линии при высокой освещенности рабочего места, рефлекторы устройства выполнены в виде размещенных внутри корпуса с противоположных сторон источника света, отражателя и контротражателя, а между стенками корпуса и контротражателя установлена диафрагма.
