Устройство для зажима концевой части трубы

Устройство для зажима концевой части трубы

Иллюстрации

Показать все

Реферат

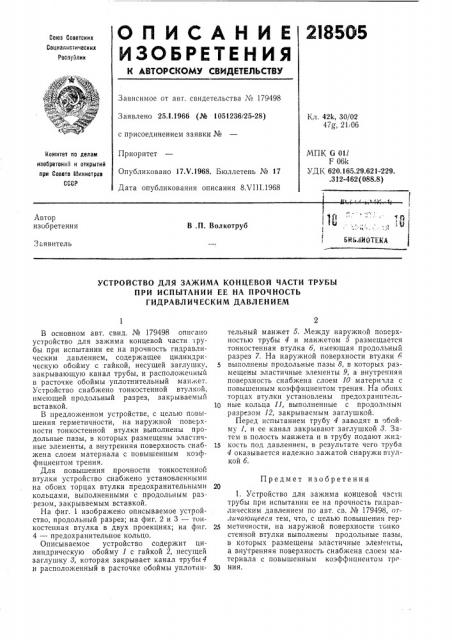

2I8565

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹ 179498

Заявлено 25,1.1966 (№ 1051236/25-28) с присоединением заявки №

Кл. 42I<, 30/02

47g, 21i06

МПК G 011

F 061<

УДК 620.165.29.621-229..312-462(088.8) Приоритет

Опубликовано 17.V.1968. Бюллетень № 17

Дата опубликования описания 8Х1П.1968

Комитет по делам изобретений н открытий при Совете Иинистров

СССР

Автор изобретения

В .П. Волкотруб

3 аявитель

УСТРОЙСТВО ДЛЯ ЗАЖИМА КОНЦЕВОЙ ЧАСТИ ТРУБЪ|

ПРИ ИСПЫТАНИИ ЕЕ НА ПРОЧНОСТЪ

ГИДРА ВЛ И ЧЕСКИ М ДАВЛ ЕН И ЕМ

В основном авт. свид. № 179498 описано устройство для зажима концевой части ipyбы при испытании ее на прочность гидравлическим давлением, содержащее цилиндрическую обойму с гайкой, несущей заглушку, закрывающую канал трубы, и расположенный в расточке обоймы уплотнительный ман,кет.

Устройство снабжено тонкостенной втулкой, имеющей продольный разрез, закрываемый вставкой.

В предложенном устройстве, с целью повышения герметичности, на наружной поверхности тонкостенной втулки выполнены продольные пазы, в которых размещены эластичные элементы, а внутренняя поверхность снабжена слоем материала с повышенным коэффициентом трения.

Для повышения прочности тонкостенной втулки устройство снабжено установленными на обоих торцах втулки предохранительными кольцами, выполненными с продольным разрезом, закрываемым вставкой.

На фиг. 1 изображено описываемое устройство, продольный разрез; на фиг. 2 и 3 — тонкостенная втулка в двух проекциях; на фиг.

4 — предохранительное кольцо.

Описываемое устройство содержит цилиндрическую обойму 1 с гайкой 2, несущей заглушку 8, которая закрывает канал трубы 4 и расположенный в расточке обоймы уплотнительный манжет 5. Между наружной поверхностью трубы 4 и манжетом 5 размещается тонкостенная втулка б, имеющая продольный разрез 7. На наружной поверхности втулки б

5 выполнены продольные пазы 8, в которых размещены эластичные элементы 9, а внутренняя поверхность снабжена слоем 10 материала с повышенным коэффициентом трения. На обоих торцах втулки установлены предохранитель1р ные кольца 11, выполненные с продольным разрезом 12, закрываемым заглушкой.

Перед испытанием трубу 4 заводят в обойму 1, и ее канал закрывают заглушкой 8. 3атем в полость манжета и в трубу подают жид15 кость под давлением, в результате чего труба

4 оказывается надежно зажатой снаружи в улкой б.

Предмет изобретения

1, Устройство для зажима концевой части трубы при испытании ее на прочность гидраг.лическим давлением по авт. св, № 179498, отличающееея тем, что, с целью повышения tep.

25 метичности, на наружной поверхности тонко стенной втулки выполнены продольные пазы, в которых размещены эластичные элементы, а внутренняя поверхность снабжена слоем ма. териала с повышенным коэффициентом тре

30 ния.

218505 обоих торцах втулки предохранительными кольцами, выполненными с продольным разрезом, закрываемым вставкой.

Фсг 1

1 остаг,итель Г. Корчагина

1оедактор Г. А, Яковлева Техред T. П. Курилко

Заказ 2105/14 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр, Серова, д, 4

Типография, пр. Сапунова, 2

2. Устройство по п. 1, отличающееся тем, что, с целью повышения прочности тонко< тенной втулки, оно снабжено установлечными на Pu2 2

6 9

Корректоры. Т. Д Чуиаева и С. А. Башлыкова
