Реферат

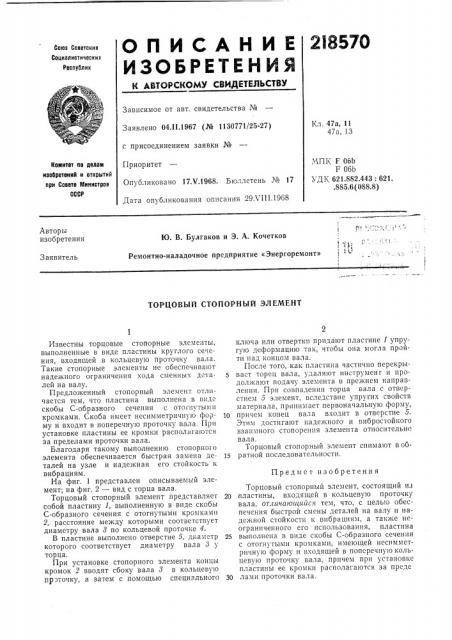

О П И С А Н И Е 2ВЬУО

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 47а, 11

47а, 13

Заявлено 04.11.1967 (№ 1130771/25-27) с присоединением заявки №

Приоритет

Опубликовано 17Х.1968. Бголлетень № 17

Дата опубликования описания 29ХП1.19б8

МЛК F 06Ь

F 06Ь

УДК 621.882.443: 621..885.6 (088.8) Комитет по делам изобретеиий и открытий при Совете Мииистров

СССР

Авторы изобретения

Ю. В. Булгаков и Э. А. Кочетков

Ремонтно-наладочное предприятие «Энергоремонт»

gl

Заявитель

ТОРЦОВЫИ СТОПОРНЫЙ ЭЛЕМЕНТ

Предмет изобретения

Известны торцовые стоп орные элементы, выполненные в виде пластины круглого сечения, входящей в кольцевую проточку вала.

Такие стопорные элементы не обеспечивают надежного ограничения хода сменных деталей на валу.

Предложенный стопорный элемент отличается тем, что пластина выполнена в виде скобы С-образного сечения с отогнутыми кромками. Скоба имеет несимметричную форму и входит в поперечную проточку вала. При установке пластины ее кромки располагаются за пределами проточки вала.

Благодаря такому выполнению стопорног о элемента обеспечивается быстрая замена деталей на узле и надежная его стойкость к вибрациям.

На фиг. 1 представлен описываемый элемент; на фиг. 2 — вид с торца вала.

Торцовый стопорный элемент представляет собой пластину 1, выполненную в виде скобы

С-образного сечения с отогнутыми кромками

2, расстояние между которыми соответствует диаметру вала 3 по кольцевой проточке 4.

В пластине выполнено отверстие 5, диаметр которого соответствует диаметру вала 8 у торца.

При установке стопорного элемента концы кромок 2 вводят сбоку вала 3 в кольцевую проточку, а затем с помощью специального ключа или отвертки придают пластине 1 упругую деформацию так, чтобы она могла пройти пад концом вала.

После того, как пластина частично перекры5 васт торец вала, удаляют инструменг и продолжают подачу элемента в прежнем направлении. При совпадении торца вала с отверстием 5 элемент, вследствие упругих свойств материала, принимает первоначальную форму, 10 причем конец вала входит в отверстие 5.

Этим достигают надежного и вибростойкого взаимного стопорения элемента относительно вала.

Торцовый стопорный элемент снимают в об1S ратной последовательности.

Торцовый стопорный элемент, состоящий из

20 пластины, входящей в кольцевую проточку вала, от,гичаюигийся тем, что, с целью обеспечения быстрой смены деталей на валу и надехкной cTQHKocTII к вибрациям, ограниченного его использования, пластина

25 выполнена в виде скобы С-образного сечения с отогнутыми кромками, имеющей несимметричную форму и входящей в поперечную кольцевую проточку вала, причем при установке пластины ее кромки располагаются за преде

30 лами проточки вала.

218570

Фа г.! фц2. 2
