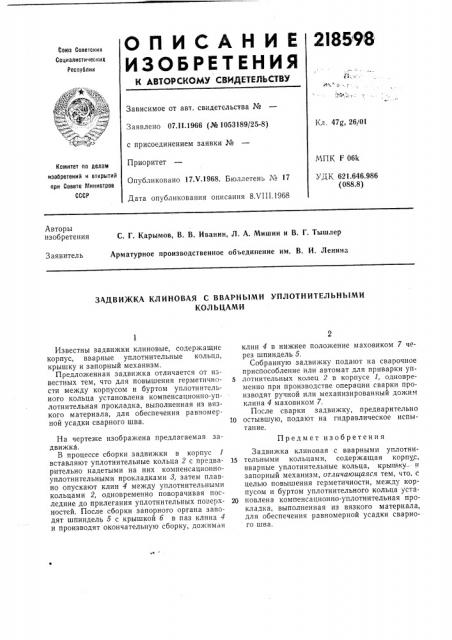

О Л И С А Н И Е 2!8598

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сотов Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 07.11.1966 (№ 1053189/25-8) с присоединением заявки №

Приоритет

Опубликовано 17.Ч.1968. Бюллетень № 17

Дата опубликования описания 8Х111.1968

Кл, 47g, 26/01

МПК F OGk

УДК 621 646 986 (088.8) Комитет по делам изооретений и открытий при Совете Министров

СССР

Авторы изобретения

С. Г. Карымов, В. В. Иванин, Л. А. Мишин и В. Г. Тышлер

Арматурное производственное объединение им. В. И. Ленина

3 аявитель

ЗАДВИЖКА КЛИНОВАЯ С ВВАРНЪ|МИ УПЛОТНИТЕЛЪНЪ|МИ

КОЛЪЦАМИ

Предмет изобретения

Известны задвижки клиновые, содержащие корпус, вварные уплотнительные кольца, крышку и запорный механизм.

Предложенная задвижка отличается от известных тем, что для повышения герметичности между корпусом и буртом уплотнительного кольца установлена компенсационно-уплотнительная прокладка, выполненная из вязкого материала, для обеспечения равчомерной усадки сварного шва.

На чертеже изображена предлагаемая задвижка.

В процессе сборки задвижки в корпус 1 вставляют уплотнительные кольца 2 с предварительно надетыми на них компенсационноуплотнительными прокладками 8, затем плавно опускают клин 4 между уплотнительными кольцами 2, одновременно поворачивая последние до прилегания уплотнительных поверхностей. После сборки запорного органа заводят шпиндель 5 с крышкой б в паз клина 4 и производят окончательную сборку, дожимая клин 4 в нижнее положение маховиком 7 через шпиндель 5.

Собранную задвижку подают на сварочное приспособление или автомат для приварки уп5 лотнительных колец 2 в корпусе 1, одновременно при производстве операции сварки производят ручной или механизированный дожим клина 4 маховиком 7.

После сварки задвижку, предварительно

lO остывшую, подают на гидравлическое испытание.

Задвижка клиновая с вварными уплотни15 тельными кольцами, содержащая корпус, вварные уплотнительные кольца, крьтлтку-- и запорный механизм, отличающаяся тем, что, с целью повышения герметичности, между корпусом и буртом уплотнительного кольца уста20 новлена компенсационно-уплотнительная прокладка, выполненная из вязкого материала, для обеспечения равномерной усадки сварного шва.
