Реферат



2I86,24

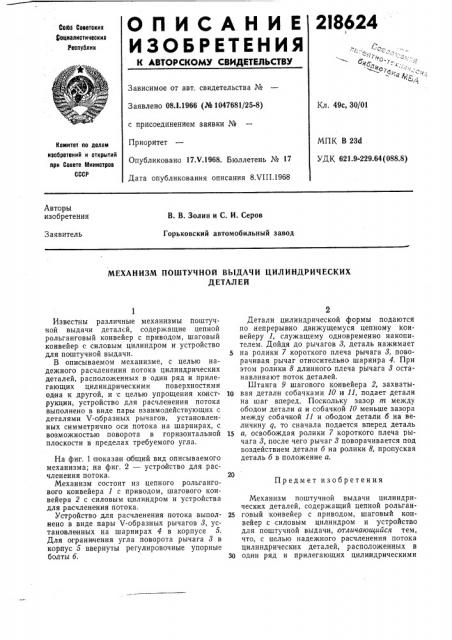

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08.1.1966 (№ 1047681 25-8) с присоединением заявки №

Приоритет

Опубликовано 17 V.1968. Бюллетень № 17

Дата опубликования описания 8.VIII.1968

Кл. 49с, 30/01

МПК В 23d

УДК 621.9-229.64(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. В. Золин и С. И. Серов

Горьковский автомобильный завод

Заявитель

МЕХАНИЗМ ПОШТУЧНОЙ ВЫДАЧИ ЦИЛИНДРИЧЕСКИХ

ДЕТАЛЕЙ

Предмет изобретения

Известны различные механизмы поштучной выдачи деталей, содержащие цепной рольганговый конвейер с приводом, шаговый конвейер с силовым цилиндром и устройство для поштучной выдачи.

В описываемом механизме, с целью надежного расчленения потока цилиндрических деталей, расположенных в один ряд и прилегающих цилиндрическими поверхностями одна к другой, и с целью упрощения конструкции, устройство для расчленения потока выполнено в виде пары взаимодействующих с деталями V-образных рычагов, установленных симметрично оси потока на шарнирах, с возможностью поворота в горизонтальной плоскости в пределах требуемого угла.

На фиг. 1 показан общий вид описываемого механизма; на фиг. 2 — устройство для расчленения потока.

Механизм состоит из цепного рольгангового конвейера 1 с приводом, шагового конвейера 2 с силовым цилиндром и устройства для расчленения потока.

Устройство для расчленения потока выполнено в виде пары V-образных рычагов 8, установленных на шарнирах 4 в корпусе 5.

Для ограничения угла поворота рычага 8 в корпус 5 ввернуты регулировочные упорные болты б, 2

Детали цилиндрической формы подаются по непрерывно движущемуся цепному конвейеру 1, служащему одновременно накопителем. Дойдя до рычагов 8, деталь нажимает

5 на ролики 7 короткого плеча рычага 8, поворачивая рычаг относительно шарнира 4. При этом ролики 8 длинного плеча рычага 8 останавливают поток деталей.

Штанга 9 шагового конвейера 2, захваты10 вая детали собачками 10 я 11, подает детали на шаг вперед. Поскольку зазор т между ободом детали а и собачкой 10 меньше зазора между собачкой 11 и ободом детали б на величину q, то сначала подается вперед деталь

15 а, освобождая ролики 7 короткого плеча рычага 8, после чего рычаг 8 поворачивается под воздействием детали б на ролики 8, пропуская деталь б в положение а.

Механизм поштучной выдачи цилиндрических деталей, содержащий цепной рольган25 говый конвейер с приводом, шаговый конвейер с силовым цилиндром и устройство для поштучной выдачи, отличающийся тем, что, с целью надежного расчленения потока цилиндрических деталей, расположенных в

30 один ряд и прилегающих цилиядрическими

218624

9иа 2

Составитель В. Данилевский

Редактор Г. А. Яковлева Техред T. П. Курилко Корректоры: О. Б. Тюрина и А. П. Васильева

Заказ 2110/17 Тираж 530 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типографии, пр. Сапунова, 2 поверхностями одна к другой, и с целью упрощения конструкции, устройство для расчленения потока выполнено в виде пары взаимодействующих с деталями V-образных рычагов, установленных симметрично оси потока на шарнинах, с возможностью поворота в горизонтальной плоскости в пределах требуемого угла.
