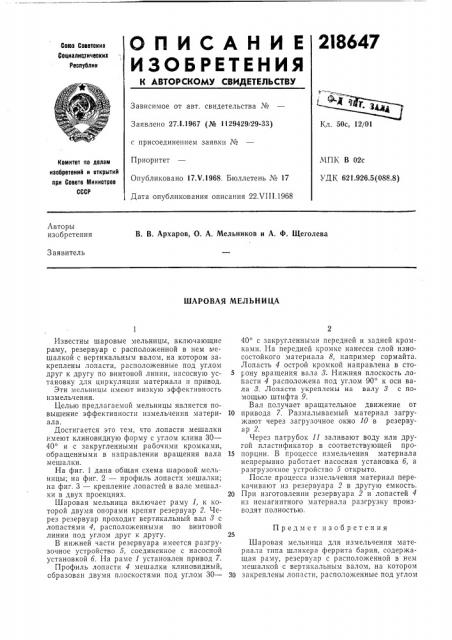

2!8647

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 27.1.1967 (№ 1129429/29-33) с присоединением заявки №

Приоритет

Опубликовано 17.Ч.1968. Бюллетень № 17

Дата опубликования описания 22.ЧП1.1968

Кл. 50с, 12/01

МПК В 02с

УДК 621.926.5(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. В. Архаров, О. А. Мельников и А. Ф. Щеголева

Заявитель

ШАРОВАЯ МЕЛЬНИЦА

40 с закругленными передней и задней кромками. На передней кромке нанесен слой износостойкого материала 8, например сормайта.

Лопасть 4 острой кромкой направлена в сто5 рону вращения вала 8. Нижняя плоскость лопасти 4 расположена под углом 90 к оси вала 8. Лопасти укреплены на валу 8 с помощью штифта 9.

Вал получает вращательное движение от

10 привода 7. Размалываемый материал загружают через загрузочное окно 10 в резервуар 2.

Через патрубок 11 заливают воду или другой пластификатор в соответствующей про15 порции. В гроцессе измельчения материала непрерывно работает насосная установка б, а разгрузочное устройство 5 открыто.

После процесса измельчения материал перекачивают из резервуара 2 в другую емкость.

20 При изготовлении резервуара 2 и лопастей 4 из немагнитного материала разгрузку производят полностью.

Шаровая мельница для измельчения материала типа шликера феррита бария, содержащая раму, резервуар с расположенной в нем мешалкой с вертикальным валом, на котором

30 закреплены лопасти, расположенные под углом

Известны шаровые мельницы, включающие раму, резервуар с расположенной в нем мешалкой с вертикальным валом, на котором закреплены лопасти, расположенные под углом друг к другу по винтовой линии, насосную установку для циркуляции материала и привод.

Эти мельницы имеют низкую эффективность измельчения.

Целью предлагаемой мельницы является повышение эффективности измельчения материала.

Достигается это тем, что лопасти мешалки имеют клиновидную форму с углом клина 30—

40 и с закругленными рабочими кромками, обращенными в направлении вращения вала мешалки.

На фиг. 1 дана общая схема шаровой мельницы; на фиг. 2 — профиль лопасти мешалки; на фиг. 3 — крепление лопастей в вале мешалки в двух проекциях, Шаровая мельница включает раму 1, к которой двумя опорами крепят резервуар 2. Через резервуар проходит вертикальный вал 3 с лопастями 4, расположенными по винтовой линии под углом друг к другу.

В нижней части резервуара имеется разгрузочное устройство 5, соединенное с насосной установкой б. На раме 1 установлен привод 7.

Профиль лопасти 4 мешалки клиновидный, образован двумя плоскостями под углом 30—

Предмет изобретения

218647

Ф г 2

ФЬ2 1

Фиг Э

Составитель Н. Бибииа

Редактор С. И. Хейфиц Техред T. П. Курилко Корректоры: В. В. Крылова и Г. И. Плешакова

Заказ 2150/1 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 друг к другу по винтовой линии, насосную установку для циркуляции материала и привод, отличаюгчаяся тем, что, с целью повышения эффективности измельчения материала, лопасти мешалки имеют клиновидную форму с углом клина 30 — 40 и с закругленными рабочими кромками, обращенными в направлении вращения вала мешалки.
