Газорассеивающая коробка
Иллюстрации
Реферат

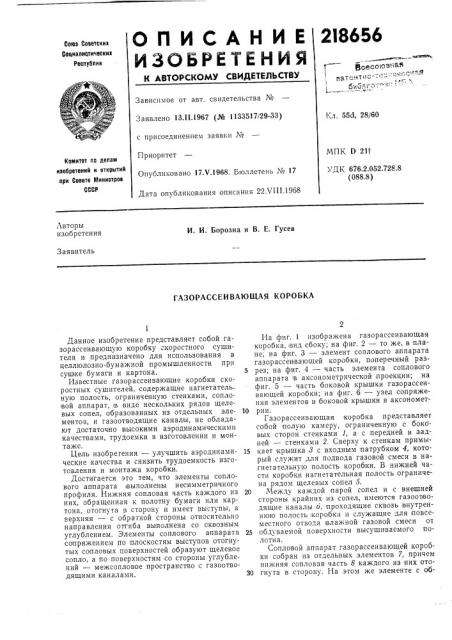

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
21865б
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 13.11.1967 (№ 1133517/29-33) Кл. 55d, 28/60 с присоединением заявки №
Приоритет
Опубликовано 17.V.1968. Бюллетень № 17
Дата опубликования описания 22.VIII. 1968
МПК D 211
УДК 676.2.052.728.8 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
И. И. Борозна и В. E Гусев
Заявитель
ГАЗОРАССЕИВАЮЩАЯ КОРОБКА
На фиг. 1 изображена газорассеивающая коробка, вид сбоку; на фиг. 2 — то же, в плане; на фиг. 3 — элемент соплового аппарата газорассеивающей коробки, поперечный раз5 рез; на фиг. 4 — часть элемента соплового аппарата в аксонометрической проекции; на фиг. 5 — часть боковой крышки газорассеивающей коробки; на фиг. 6 — узел сопряжения элементов и боковой крышки в аксономет10 ри и.
Газорассеивающая коробка представляет собой полую камеру, ограниченную с боковых сторон стенками 1, а с передней и задней — стенками 2. Сверху к стенкам примы15 кает крышка 8 с входным патрубком 4, который служит для подвода газовой смеси в нагнетательную полость коробки. В нижней части коробки нагнетательная полость ограничена рядом щелевых сопел 5.
20 Между каждой парой сопел и с внешней стороны крайних из сопел, имеются газооъводящие каналы 6, проходящие сквозь внутреннюю полость коробки и служащие для повсеместного отвода влажной газовой смеси îI
25 обдуваемой поверхности высушиваемого полотна.
Сопловой аппарат газорассеивающей коробки собран из отдельных элементов 7, причем нижняя сопловая часть 8 каждого из них ото30 гнута в сторону. На этом же элементе с обДанное изобретение представляет собой газорассеивающую коробку скоростного сушителя и предназначено для использования в целлюлозно-бумажной промышленности при сушке бумаги и картона.
Известные газорассеивающие коробки скоростных сушителей, содержащие нагнетатель ную полость, ограниченную стенками, сопловой аппарат, в виде нескольких рядов щелевых сопел, образованных из отдельных элементов, и газоотводящие каналы, не обладают достаточно высокими аэродинамическими качествами, трудоемки в изготовлении и монтаже.
Цель изобретения — улучшить аэродинамические качества и снизить трудоемкость изготовления и монтажа коробки.
Достигается это тем, что элементы соплового аппарата выполнены несимметричного профиля. Нижняя сопловая часть каждого из них, обращенная к полотну бумаги или картона, отогнута в сторону и имеет выступы, а верхняя — с обратной стороны относительно направления отгиба выполнена со сквозным углублением. Элементы соплового аппарата со|пряжением .по,плоскостям выступов отогнутых сопловых поверхностей образуют щелевое сопло, а по поверхностям со стороны углублений — межсопловое пространство с газоотводящими каналами. Я. йдЬ, Т цсесоюзнс тт
pg òентно-;;:::.""ч:- - - (L...
218656
3 ратной стороны относительно направления отгиба выполнено сквозное углубление 9, представляющее часть поверхности газоотводящих каналов.
На .нижней сопловой части каждого элемента имеются выпуклости 10, которые примыкают своими плоскими участками 11 к нижней сопловой части смежного по соплу элемента и образуют перемычки, обеспечивая необходимую жесткость щели.
Поверхности углублений 9 каждого из элементов 7 с боковых сторон соединяются с плоскостями 12 и образуют газоотводящие каналы, По торцам каждого элемента 7 плоскость 12 заканчивается выступом 18 с заплечиком 14, под прямым углом к которому расположена плоскость 15 торцового среза. Заплечики обеспечиваюг точное расположение элементов 7 по высоте при сборке соплового аппарата благодаря поверхностям 16 и пазам
17 в стенках 1.
Принцип работы газорассеивающей коробки заключается в следующем.
Перегретая газовая смесь постоянно подается нагнетающим аппаратом внутрь газорассеи вающей коробки и распространяется во всем ее объеме.
С атмосферой внутренняя полость коробки сообщается через щелевые сопла 5, и весь поток газовой смеси распространяется к щеле вым соплам. Далее газовая смесь движется с возрастающей скоростью по сужающемуся каналу сопла 5 и, попадая в,пространство между перемычками, выдувается на высушиваемое полотно. Контактируя с влажным полотном, газовая смесь насыщается влагой и .по газоотводящим каналам б отводится из зоны обработки пологна.
10 Предмет изобретения
Газорассеивающая коробка скоростного сушителя, включающая нагнетательную полость, ограниченную стенками, сопловой аппарат в виде нескольких рядов щелевых сопел, обра15 зованных из отдельных элементов, и газоотводящие каналы, отличающаяся тем, что, с целью улучшения аэродинамических качеств и снижения трудоемкости изготовления и монтажа, элементы соплового аппарата выполне20 ны несимметричного профиля, причем нижняя сопловая часть каждого из них, обращенная к полотну, отогнута в сторону и имеет выступы, а верхняя — с обратной стороны относительно направления отгиба выполнена со
25 сквозным углублением, и элементы образуют сопряжением по плоскостям выступов отогнутых сопловых поверхностей щелевое со пло, а по поверхностям со стороны углублений— межсопловое пространство с газоотводящими
30 каналами.
218656
Фиг,6
Редактор Хухрыгина
Заказ 2150/4 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Составитель Н. А. Цветкова
Техред Т. П. Курилко
Корректоры: В. В. Крылова и Г. И. Плешакова
