Реферат

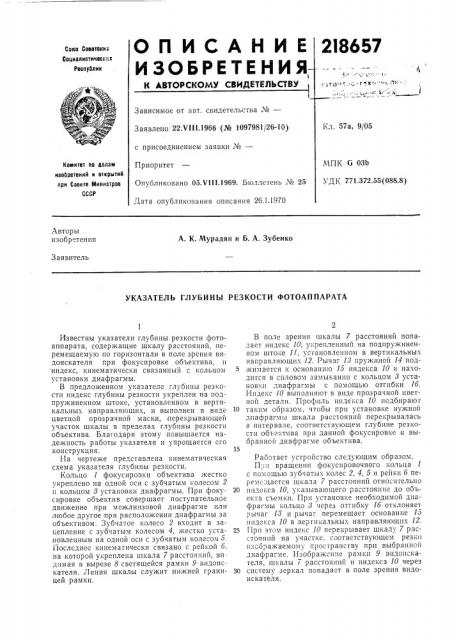

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ, 2I8657

Со1оа Соеетскиз

Социалистичес11нх

Республик

1 то. т:: -гх - .".-," -.1

К АВТОР СКОМУ СВИДЕТЕЛЬ СТВУ

Зависимое от авт. свидетельства №вЂ”

57а, 9/05

Заявлено 22.VI II.1966 (№ 1097981/26-10) с присоединением заявки №вЂ”

ПК 6 ОЗЬ

К 771.372.55(088.8) Приоритет

Опубликовано 05.V111.1969. Бюллетень ¹ 25

Дата опубликования описания 26.1.1970

Комитет по делам изобретений и открытий прн Совете Министров

СССР

Авторы изобретения

А. К. Мурадян и Б. А. Зубенко

Заявитель

УКАЗАТЕЛЬ ГЛУБИНЫ РЕЗКОСТИ ФОТОАППАРАТА

Известны указатели глубины резкости фотоаппарата, содержащие шкалу расстояний, перемещаемую по горизонтали в поле зрения видоискателя при фокусировке объектива, и индекс, кинематически связанный с кольцом установки диафрагмы.

В предложенном указателе глубины резкости индекс глубины резкости укреплен на подпружиненном штоке, установленном в вертикальных направляющих, и выполнен в виде цветной прозрачной маски, перекрывающей участок шкалы в пределах глубины резкости объектива. Благодаря этому повышается надежность работы указателя и упрощается его конструкция.

На чертеже представлена кинематическач схема указателя глубины резкости.

Кольцо 1 фокусировки объектива жестко укреплено на одной оси с зубчатым колесом 2 и кольцом 8у:становки диафрагмы. При фокусировке объектив совершает поступательное движение при межлинзовой диафрагме илн любое другое при расположении диафрагмы за объективом. Зубчатое колесо 2 входит в зацепление с зубчатым колесом 4, жестко уста.новленным на одной оси с зубчатым колесом 5.

Послсднее кинематически связано с рейкой 6, на которой укреплена шкала 7 расстояний, ви димая в вырезе 8 светящейся рамки 9 видоискателя. Линия шкалы служит нижней границей рамки.

В поле зрения шкалы 7 расстояний попадает индекс 10, укрепленный на подпружиненном штоке 11, установленном в вертикальных направля1ощих 12. Рычаг 18 пружиной 14 под5 жимается к основаншо 15 индекса 10 и находится в силовом замыкании с кольцом 8 установки диафрагмы с помощью отгпбки 16.

Индекс 10 выполняют в виде прозрачной цветной детали. Профиль индекса 10 подбираюг

10 таким образом, чтобы прп установке нужной диафрагмы шкала расстоянии перекрывалась в интервале, соответствующем глубине резкости об1-.ектива прп данной фокусировке и выоранной диафрагме объектива.

Работает устройство следующим образом.

Пр:. вращении фокуспровочного кольца 1 с помо цыо зубчатых колес 2, 4, 5 и рейки 6 перемс:цается шкала 7 расстояний относительно

20 индекса 10, указывающего расстояние до объекта съемки. Прп установке необходимой диафрагмы кольцо 8 через отгибку 16 отклоняет рычаг 18 и рычаг перемещает основание 15 индекса 10 в вертикальных направляющих 12.

25 При этом инде1 .с 10 перекрывает шкал 7 pQcстояний на участке. соответствующем резко изооражаемому пространсгву при выбранной днафрагме. Изображение рамки 9 видоискателя, шкалы 7 расстояний н индекса 10 через

30 систему зеркал попада=-т в поле зрения видоискателя.

218657

Предмет изобретения

Составитель Ю. Дахновская

Редактор И. Грузова Техред 3. Н. Татаренко Корректоры: E. Ласточкина и А. Абрамова

Заказ 3717/7 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2

Указатель глубины резкости фотоаппарата, содержащии шкалу расстояний, перемещаемую .по горизонтали в поле зрения видоискателя при фокусировке объектива, и индекс, кинематически связанный с кольцом установки диафрагмы, отличающийся тем, что, с целью повышения надежности и упрощения конструкции, индекс укреплен на подпружиненном штоке,.установленном в вергикальных направляющих, и выполнен в виде цветной прозрачной маски, перекрывающей участок шкалы в пределах глубины резкости объектива.
