Станок для шлифования и полирования асферических поверхностей

Станок для шлифования и полирования асферических поверхностей

Иллюстрации

Показать все

Реферат



C"

: - -::" я 1 Г

О "С вЂ” А -"-г — И Е

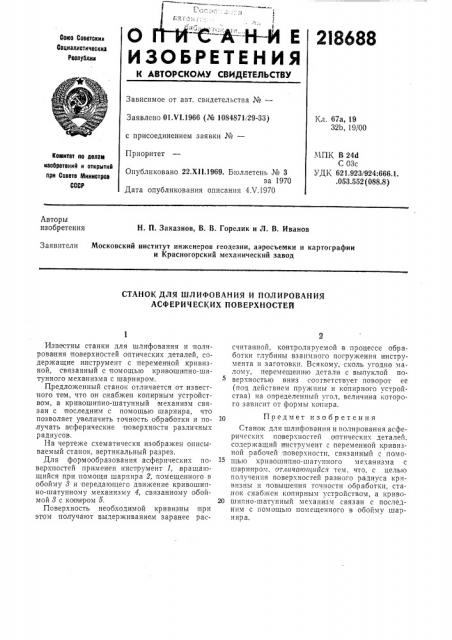

ИЗОБРЕТЕНИЯ

2I8 688

Союз Советским

Социалистичвскиз

Рввоублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 01 VI.1966 (№ 1084871(29-33) с присоединением заявки №вЂ”

Приоритет

Кл. 67а, 19

32Ь, 19/00

МПК В 24d

С 03с

УДК 621.923/924:666.1..053.552 (088.8) Комитет оо лолам изоарвтвний и открытий при Совете Миииотров

СССР

Опубликовано 22.XII.1969. Бюллетень № 3 за 1970

Дата опубликования описания 4Л .1970

Авторы изобретения

Н. П. Заказнов, В. В. Горелик и Л. В. Иванов

Заявители Московский институт инженеров геодезии, аэросъемки и картографии и Красногорский механический завод

СТАНОК ДЛЯ ШЛИФОВАНИЯ И ПОЛИРОВАНИЯ

АСФЕРИЧЕСКИХ ПОВЕРХНОСТЕЙ

Известны станки для шлифования и полирова ния поверхностей оптических деталей, сОдержащие инструмент с переменной кривизной, связанный с помощью кривошипно-шатунного механизма с шарниром.

Предложенный станок отличается от известного тем, что он снаожен копирным устройством, а кривошипно-шатунный механизм связан с последним с помощью шарнира, что позволяет увеличить точность обработки и получать асферические поверхности различных радиусов, На чертеже схематически изображен описываемый станок, вертикальный разрез.

Для формообразования асферических поверхностей применен инструмент 1,,вращающийся при помощи шарнира 2, помещенного в обойму 3 и передающего движение кривошипно-шатунному механизму 4, связанному обоймой 8 с кстпиром 5.

Поверхность необходимой кривизны при этом получают выдерживанием заранее рассчитанной, контролируемой в процессе обработки глубины взаимного погружения инструмента и заготовки. Всякому, сколь угодно малому, перемещению детали с выпуклой поверхностью вниз соответствует поворот ее (под действием пружины и копирного устройства) на определенный угол, величина которого зависит от формы копира.

10 Поедмет изобретения

Станок для шлифования и полирования асферических поверхностей оптических деталей, содержащий инструмент с переменной кривизной рабочей поверхности, связанный с помощью кривошипно-шатунного механизма с шарниром, отличающийся тем. что, с целью получения поверхностей разного радиуса кривизны и повышения точности обработки, ста,нок снабжен копирным устройством, а криво20 шипно-шатунный механизм связан с последним с помощью помещенного в обойму шарнира.

218688

Составитель Магазании

Редактор 3. Хухрыгина Техред Т. П. Курилко Корректор А. Л. Васильева

Заказ 938/3 Тираж 499 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Я(-35, Раун ская паб., д. 4!5

Типография, Ilp. Сапунова, 2
