2I870l

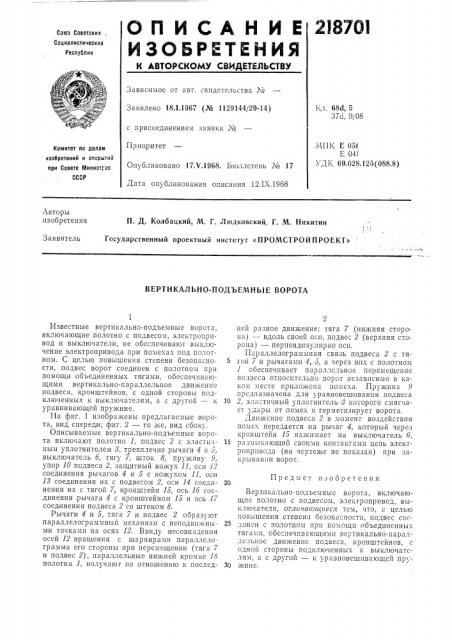

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских, Социалистических

Республик

Зависимое от авт. свидетельства ¹

1хл. 68d, 5

37d, 9/08

Заявлено 18.1.1967 (№ 1129144/29-14) с присоединением заявки №

Приоритет.1П1i E 05t

E 041

УД1 69.028.125(088.8) Комитет по делам

«зобретений и открытий при Совете Министгсв

СССР

Опубликовано 17.V.1968. Ьюллетень ¹ 17

Дата опубликования описания 12.IX.1968

Авторы изобретения

П. Д. Колбацкий, М, Г. Людковский, Г. М. Никитин

Государственный проектный институт «ПРОМСТРОЙ ПРОЕКТ»

Заявитель

ВЕРТИКАЛЬНО-ПОДЪЕМНЫЕ ВОРОТА

Предмет изобретения

1

Известные вертикально-подъемные ворота, включающие полотно с подвесом, электропривод и выключатели, не обеспечивают выключение электропривода при помехах под полотном. С целью повышения степени безопасности, подвес ворот соединен с полотном при помощи ooьединенных тягами, обеспечивающими вертикально-параллельное движение подвеса, кронштейнов, с одной стороны подKJIIO IeHHbIX К BiIK.710tIBTe75IXI> а C ДРУ ГОЙ вЂ” &; уравнивающей пружине.

На фиг. 1 изображены предлагаемые ворота, вид спереди; фиг. 2 — то же, вид сбоку.

Описываемые вертикально-подъемные ворота включают полотно 1, подвес 2 с эластичным уплотнителем 8, трехплечие рычаги 4 и 5, выключатель б, тягу 7, шток 8, пружину i, упор 10 подвеса 2, защитный кожух 11, оси 12 соединения рычагов 4 и 5 с кожухом 11, оси

И соединения их с подвесом 2, оси 14 соединения их с тягой 7, кронштейн 15, ось 1б соединения,рычага 4 с кронштейном 15 и ось 17 соединения подвеса 2 со штоком 8.

Рычаги 4 и 5, тяга 7 и подвес 2 образуют

napaë7å7oãðaììíûé механизм с неподвижными точками на осях 12. Ввиду несовпадения осей 12 вращения с шарнирами napaллслограмма его стороны при перемещении (тяга 7 и подвес 2), параллельные нижней кромке 18 полотна 1, получают по отношению к послед2 ней разное движение: тяга 7 (нижняя сторона) — вдоль своей осп, подвес 2 (верхняя сторона) — перпендикулярно оси.

Параллелограммная связь подвеса 2 с тягой 7 и рычагами 4, 5, а через нпх с полотном

1 обеспечивает пара 7лсльнос перемещение подвсса относительно ворот независимо в каком месте приложена помеха. Пружина 9 предназначена для уравновешивания подвеса

10 2, эластичный уплотнитель 8 которого смягчает удары от помех и герметизирует ворота.

Движение подвеса 2 в момент воздействия помех передается на рычаг 4, который через кронштейн 15 нажимает на выключатель б, 15 размыкающий своими контактами цепь электропривода (на чертеже не показан) при закрывании ворот.

Вертикально-подъемные ворота, включающие полотно с подвесом, электропривод, выключатели, отличоющиеся Tåì, что, с целью повышения степени безопасности, подвес сос25 динсн с полотном при помощи объединенных тягами, обеспечивающими вертикально-параллельное движение подвеса, кронштейнов, с одной стороны подключенных и выключателям, а с другой — и уравновешивающей пру30 жинс.

218701!

Рог. /

+ex

&nugae
