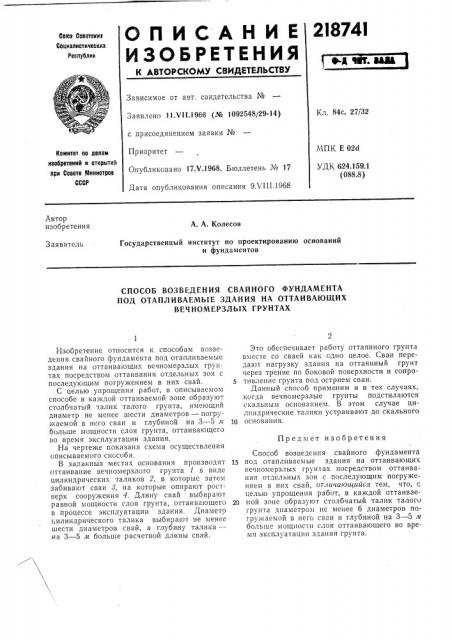

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сокгэ Соеетскив

Социалистические

Республик

Зависимое от авт. свидетельства №

Заявлено 11 Vll.1966 (№ 1092548129-14) с присоединением заявки №

Приоритет

Опубликовано 17Х.1968. Бюллетень № 17

Дата опубликования описания 9Х111.1968

Кл. 84с, 27/32

МПК Е 02d

УДК 624.159.1 (088.8) Комитет оо делам изобретений и открытий лри Совете Министров

СССР

Автор изобретения

А. А. Колесов

Заявитель

Государственный институт по проектированию оснований и фундаментов

СПОСОБ ВОЗВЕДЕНИЯ СВАЙНОГО ФУНДАМЕНТА

ПОД ОТАПЛИВАЕМЫЕ ЗДАНИЯ НА ОТТАИВАЮЩИХ

ВЕЧНОМЕРЗЛЫХ ГРУНТАХ

Предмет изобретения

Изобретение относится к способам возведения свайного фундамента под отапливаемые здания на оттаивающих вечномерзлых грунтах посредством оттаивания отдельных зон с последующим погружением в них свай.

С целью упрощения работ, в описываемом способе в каждой оттаиваемой зоне образуют столбчатый талик талого грунта, имеющий диаметр не менее шести диаметров — погрухсаемой в него сваи и глубиной на 3 — 5 лг больше мощности слоя грунта, оттаивающего во время эксплуатации здания.

На чертеже показана схема осуществления описываемого способа.

В заданных местах основания производят оттаивание вечномерзлого грунта 1 в виде цилиндрических таликов 2, в которые затем забивают сваи 8, на которые опирают ростверк сооружения 4. Длину свай выбирают равной мощности слоя грунта, оттаивающего в процессе эксплуатации здания, Диаметр цилиндрического талика выбирают не менее шести диаметров свай, а глубину талика— на 3 — 5 л больше расчетной длины свай.

Это обеспечивает работу оттаянного грунта вместе со сваей как одно целое. Сваи передают нагрузку здания на оттаянный грунт через трение по боковой поверхности и сопротивление грунта под острием сваи.

Данный способ применим и в тех случаях, когда вечномерзлые грунты подстилаются скальным основанием. В этом случае цилиндрические талики устраивают до скального

10 основания.

Способ возведения свайного фундамента

1 под отапливаемые здания на оттаивающих вечномерзлых грунтах посредством оттаивания отдельных зон с последующим погружением в них свай, от.гичающийсл тем, что, с целью упрощения работ, в каждой оттаивае20 мой зоне образуют столбчатый талик талого грунта диаметром не менее 6 диаметров погружаемой в него сваи и глубиной на 3 — 5 лг больше мощносlи слоя оттаивающего во время эксплуатации здания грунта.
