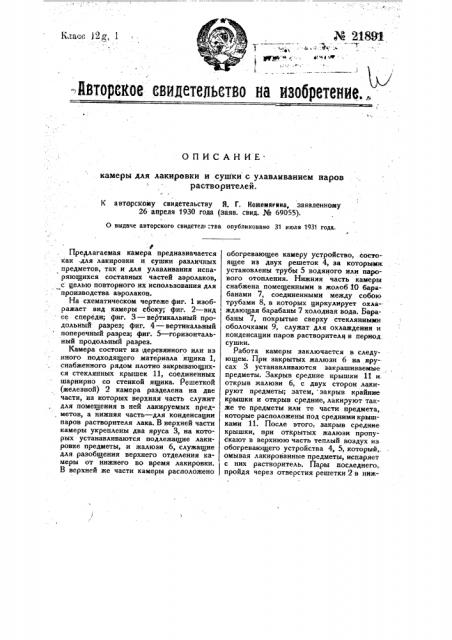

-.Йвторекое евидетедьатво на ивобретение., ОПИСАНИЕ камеры для лакировки и сушки с улавливанием наров растворителей.

К авторскому свидетельству Я. Г. Коженв вна, заявленному

26 апреля 1930 года (заяв. саид. № 69055).

О выдаче авторского свидетел ства опубликовано 3) июля 1931 года.

-Р

Предлагаемая камера предназначается как -для лакировки и сушки различных предметов, так и для улавливания испаряющихся составных частей аэролаков, с целью повторного их использования для производства аэролаков.

На схематическом чертеже фиг. 1 изображает вид камеры сбоку фиг. 2 †в ее спереди; фиг. 3 †вертикальн продольный разрез; фиг. 4 — вертикальный поперечный разрез; фиг. 5 †горизонтальный продольный разрез.

Камера состоит из деревянного или из иного подходящего материала ящика 1, . снабженного рядом плотно закрывающихся стеклянных крышек 11, соединенных шарнирно со стенкой яшика. Решеткой (железной) 2 камера разделена на две части, из которых верхняя часть служит для помещения в ней лакируемых пред, метов, а нижняя часть †д конденсации паров растворителя лака. В верхней части камеры укреплены два яруса 3, на которых устанавливаются подлежащие лакировке предметы, и жалюзи 6, служащие для разобщения верхнего отделения камеры от нижнего во время лакировки.

В верхней же части камеры расположено обогревающее камеру устройство, сосжящее из двух решеток 4, за которымж установлены трубы 5 водяного или парового отопления. Нижняя часть камерыснабжена помещенными в жолоб 10 барабанами 7, соединенными между собою трубами 8, в которых циркулирует охла-. ждающая барабаны 7 холодная вода. Барабаны 7, покрытые сверху стеклянными оболочками 9, служат для охлаждения и конденсации паров растворителя в период. сушки.

Работа камеры заключается в следующем. При закрытых жалюзи 6 на ярусах 3 устанавливаются закрашиваемые предметы. Закрыв средние крышки 11 и. открыв жалюзи 6, с двух сторон лакируют предметы; затем, закрыв крайние крышки и открыв средние, лакируют также те предметы или те части предмета, которые расположены под средними крышками 11. После этого, закрыв средние. крышки, при открытых жалюзи пропускают в верхнюю часть теплый воздух из обогревающего устройства 4, 5, который,. омывая лакированные предметы, испаряет с них растворитель. Пары последнего, пройдя через отверстия решетки 2 э нижфиг4 ипография .Советский Печатник", Моховая, 40. I ° т Ъ

1 нюю часть камеры, конденсируются на

-стеклянных оболочках 9 барабанов 7 и стекают в жолоб 10, откуда и отводятся

:наружу.

Предмет изобретения.

Камера для лакировки:и сушки с ула вливанием паров растворителей, отлича:ющаяся тем, что верхняя часть ее, отделенная от нижней решеткой 2 и служащая для помещения лакнруемых предметов,,снабжена обогреваюшими устройствами" 4, 5 и жалюзи б, укрепленными на горизонтальных осях и предназначенными . для разобщения верхнего отделения .от йижнего в период лакировки, а нижняя часть имеет охлаждаемые внутри барабаны 7; помещенные в жолоб 10 и предназначенные для охлаждения и конденсации паров растворителей в период сушки.
