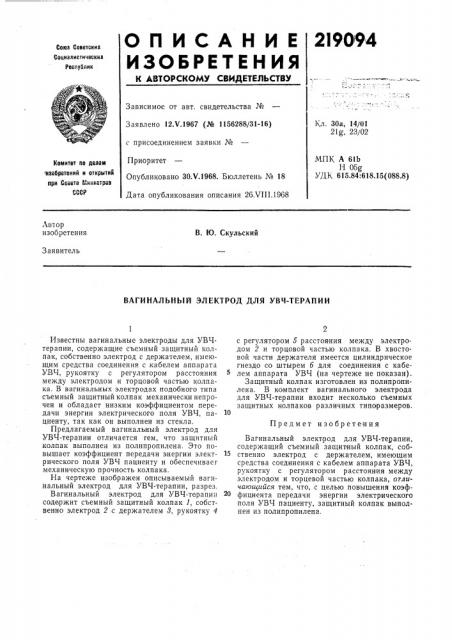

О П И С А Н И Е 2!90 94

ИЗОБРЕТЕНИЯ

Союз Соеетских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 12.Ч.1967 (№ 1156288/31-16) с присоединением заявки №

Приоритет

Опубликовано ЗО.V.1968. Бюллетень № 18

Дата опубликования описания 26.VIII.1968

Кл. 30а, 14/01

21g, 23/02

МПК А 61Ь

H 05g

УДК 615.84:618.15(088.8) Комитет по делам изобретений и открытиИ при Ссеете Мннистрое

СССР

Аьтор изобретения

В. Ю. Скульский

Заявитель

ВАГИНАЛЬИЫЙ ЭЛЕКТРОД ДЛЯ УВЧ-ТЕРАПИИ

Предмет изобретения

Известны вагинальные электроды для УВЧтерапии, содержащие съемный защитный колпак, собственно электрод с держателем, имеющим средства соединения с .кабелем аппарата

УВЧ, рукоятку с регулятором расстояния между электродом и торцовой частью колпака. В вагинальных электродах подобного типа съемный защитный колпак механически непрочен и обладает низким коэффициентом передачи энергии электрического поля УВЧ, пациенту, так как он выполнен из стекла.

Предлагаемый вагинальный электрод для

УВЧ-терапии отличается гем, что защитный колпак выполнен из полипропилена. Это повышает коэффициент передачи энергии электрического поля УВЧ пациенту и обеспечиваег механическую прочность колпака.

На чертеже изображен описываемый ваги. нальный электрод для УВЧ-терапии, разрез.

Вагинальный электрод для УВЧ-терапии содержит съемный защитный колпак 1, собственно электрод 2 с держателем 8, рукоятку с регулятором а расстояния между электродом 2 и торцовой частью колпака. В хвостовой части держателя имеется цилиндрическое гнездо со штырем б для соединения с кабелем аппарата УВЧ (на чертеже не показан).

Защитный колпак изготовлен из полипропилена. В комплект вагинального электрода для УВЧ-терапии входит несколько съемных защитных колпаков различных типоразмеров.

Вагинальный электрод для УВЧ-терапии, содержащий съемный защитный колпак, сооственно электрод с держателем, имеющим средства соединения с кабелем аппарата УВЧ, рукоятку с регулятором расстояния между электродом и торцевой частью колпака, отличаюи ийся тем, что, с целью повышения коэффициента передачи энергии электрического поля УВЧ пациенту, защитный колпак выполнен из полипропилена.

219094

Составитель Н. Эскин

Техред Л. К. Малова Корректор И. Л. Кириллова

Редактор В. Сорокин

Типография, пр. Сапунова, 2

Заказ 2371/6 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
