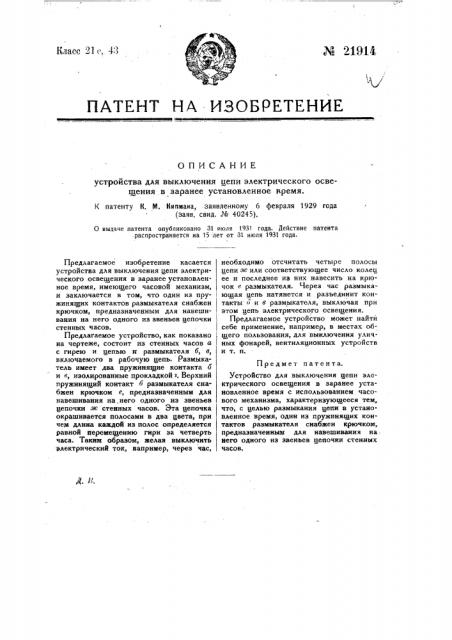

ПАТЕНТ HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ устройства для выключения цепи электрического освещения в заранее установленное время.

К патенту К. М. Кипиана, заявленном> 6 февраля 1929 года (заяв. саид. № 40245).

О выдаче патента опубликовано 31 июля 1931 года. Действие патента распространяется на 15 лет от 31 июля 1931 года.

Д. К

Предлагаемое изобретение касается устройства для выключения цепи электрического освещения в заранее установленное время, имеющего часовой механизм, и заключается в том, что один из пружинящих контактов размыкателя снабжен крючком, предназначенным для навешивания на него одного из звеньев цепочки стенных часов.

Предлагаемое устройство, как показано на чертеже, состоит из стенных часов а с гирею и цепью и размыкателя б, в, включаемого в рабочую цепь. Размыкатель имеет два пружинящие контакта б и в, изолированные прокладкой з. Верхний пружинящий контакт о размыкателя снабжен крючком е, предназначенным для навешивания на,него одного из звеньев цепочки ж стенных часов. Эта цепочка окрашивается полосами в два цвета, при чем длина каждой из полос определяется равной перемещению гири за четверть часа. Таким образом, желая выключить электрический ток, вапример, через час, необходимо отсчитать четыре полосы цепи яс или соответствующее число колец ее и последнее из них навесить на крючок е размыкателя. Через час размыкающая цепь натянется и разъединит кон-! такты о и о размыкателя, выключая при этом цепь электрического освещения.

Предлагаемое устройство может найти себе применение, например, в местах об щего пользования, для выключения уличl ных фонарей, вентиляционных устройств и т. и.

Предмет патента.

Устройство для выключения цепи электрического освещения в заранее установленное время с использованием часового механизма, характеризующееся тем, что, с целью размыкания цепи s установленное время, один из пружинящих контактов размыкателя снабжен крючком, предназначенным для навешивания ка. него одного из звеньев цепочки стенных часов.
