Бесконтактное осциллирующее устройство к шлифовальным станкам

Бесконтактное осциллирующее устройство к шлифовальным станкам

Иллюстрации

Показать все

Реферат

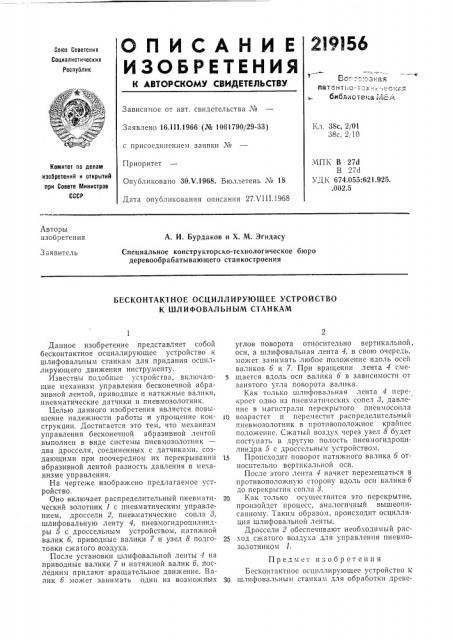

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик патент;;о-т=х:-:,,еок,-: бибпи с тека, 1. й

Зависимое от авт. свидетельства №

Заявлено 16.111.1966 (Л" 1061790/29-33) Кл. 38с, 2/01

38с, 2,10 с присоединением заявки №

Комитет по делам изобретений н открытий лрн Совете Министров

СССР

Приоритет

Опубликовано ЗОХ.1968. Бюллетень № 18

Дата опубликования описания 27Х111.1968

МПК В 27d

В 27d

УДК 674.055:621.925..002.5

Авторы изооретения

А. И. Бурдаков и Х. М, Эгидасу

Специальное конструкторско-технологическое бюро деревообрабатывающего станкостроения

Заявитель

БЕСКОНТАК!НОЕ ОСЦИЛЛИРУ1ОЩЕЕ УСТРОЙСТВО

К ШЛИФОВАЛЬНЫМ СТАНКАМ

Данное изобретение представляет собой бесконтактное осциллирующее устройство к шлифовальным станкам для придания осциллирующего движения инструменту.

Известны подобные устройства, включающие механизм управления бесконечной абразивной лентой, приводные и натяжные валики, пневматические датчики и пневмозолотник.

Целью данного изобретения является повышение надежности работы и упрощение конструкции. Достигается это тем, что механизм управления бесконечной абразивной лентой выполнен в виде системы пневмозолотник— два дросселя, соединенных с датчиками, создающими при поочередном их перекрывании абразивной лентой разность давления в механизме управления.

На чертеже изображено предлагаемое устройство, Оно включает распределительный пневматический золотник 1 с пневматическим управлением, дроссели 2, пневматические сопла 3, шлифовальную ленту 4, пневмогидроцилиндры 5 с дроссельным устройством, натяжной валик б, приводные валики 7 и узел 8 подготовки сжатого воздуха.

После установки шлифовальной ленты 4 на приводные валики 7 и натяжной валик 6, последним придают вращательное движение. Валик б может занимать один из возможных углов поворота относительно вертикальной, оси, а шлифовальная лента 4, в свою очередь, может занимать любое положение вдоль осей валиков б и 7. При вращении лента 4 сме5 щается вдоль оси валика б в зависимости от занятого угла поворота валика.

Как только шлифовальная лента 4 перекроет одно из пневматпческиx сопел 8, давление в магистрали перекрытого пневмосопла

1D возрастет и переместит распределительный пневмозолотник в противоположное крайнее положение. Сжатый воздух через узел 8 будет поступать в другую полость пневмогидроцилиндра 5 с дроссельным устройством.

15 Происходит поворот натяжного валика 6 относительно вертикальной оси.

После этого лента 4 начнет перемещаться в противоположную сторону вдоль оси валика 6 до перекрытия сопла 8.

2О Как только осуществится это перекрытие, произойдет процесс, аналогичный вышеописанному. 1 аким образом, происходит осцилляция шлифовальной ленты.

Дроссели 2 обеспечивают необходимый рас25 ход сжатого воздуха для управления пневмозолотником 1, Предмет изобретения

Бесконтактное осцпллирующее устройство к чп шлифовальным станкам для обработки древе219i56

Составитель Б. И. Трофимчуи

Текред JI. Я. Левина Корректор М. П. Ромашова

Редактор A. Шиллер

Заказ 2366)14 Тираж 630 Подписное

ЦНИИПИ Комигета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова. 2 сины, включающее механизм управления бесконечной абразивной лентой, приводные и натяжные валики, пневматические датчики и пневмозолотник, отличающееся тем, что, с целью повышения надежности работы и упрощения конструкции, механизм управления бесконечной абразивной лентой выполнен в виде системы пневмозолотник — два дросселя, соединенных с датчиками, создающими при очередном их перекрывании абразивной лентой

5 разность давления в механизме управления.
