Реферат

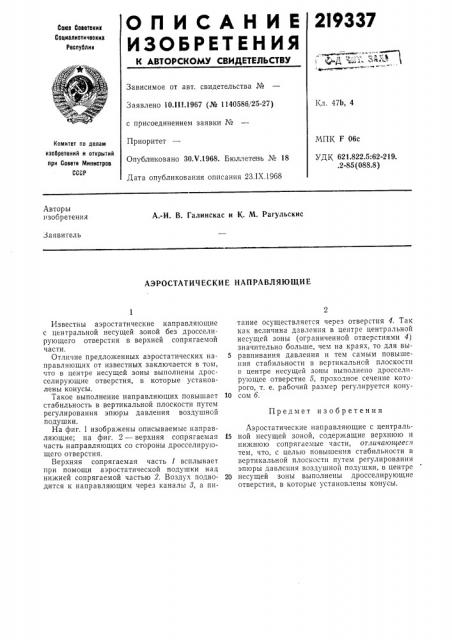

2!9337

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соовтокик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 10.111.1967 (№ 1140586/25-27) с присоединением заявки №

Приоритет

Опубликовано 30.V.1968. Бюллетенить № 18

Дата опубликования описания 23.IX.1968

1хл. 47Ь, 4

МПК F 06с

УДК 621.822.5:62-219. .2-85 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А.-И. В. Галинскас и К. М. Рагульскис

Заявитель

АЭРОСТАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ

Известны аэростатические направляющие с центральной несущей зоной без дросселирующего отверстия в верхней сопрягаемой части.

Отличие предложенных аэростатических направляющих от известных заключается в том, что в центре несущей зоны выполнены дросселирующие отверстия, в которые установлены конусьь

Такое выполнение направляющих повышает стабильность в вертикальной плоскости путем регулирования эпюры давления воздушной подушки.

На фиг. 1 изображены описываемые направляющие; на фиг. 2 — верхняя сопрягаемая часть направляющих со стороны дросселирующего отверстия.

Верхняя сопрягаемая часть 1 всплывает при помощи аэростатической подушки над нижней сопрягаемой частью 2. Воздух подводится к направляющим через каналы 8, а питание осуществляется через отверстия 4. Так как величина давления в центре центральной несущей зоны (ограниченной отверстиями 4) значительно больше, чем на краях, то для вы5 равнивания давления и тем самым повышения стабильности в вертикальной плоскости в центре несущей зоны выполнено дросселирующее отверстие 5, проходное сечение которого, т. е. рабочий размер регулируется кону10 сом 6.

Предмет изобретения

Аэростатические направляющие с центральi5 ной несущей зоной, содержащие верхнюю и нижнюю сопрягаемые части, отличаюшеес» тем, что, с целью повышения стабильности в вертикальной плоскости путем регулирования эпюры давления воздушной подушки, в центре

20 несущей зоны выполнены дросселирующие отверстия, в которые установлены конусы.

Составитель Г. Мартышкина

Редактор Г. Г. Гуськова Техред А. А. Камышникова Корректор О. Б. Тюрина

Заказ 2689/21 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
